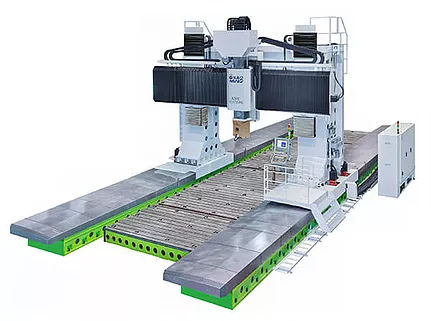

Centre d'usinage 5 axes KMC-EPG

universelà portiquepour la découpe

Le centre d'usinage de nouvel axe de KMC-1337EPG 5 comporte une table fixe, portique mobile avec élever la traverse. La tête de 2 axes a la section transversale minimum de 420mm (16.5in) x443mm (17.4in), et est capable d'usiner les objets concaves étroits facilement et profondément. La haute RAM d'axe de transmission de vitesse de couple comporte le couple maximum de sortie d'axe de 612Nm (450ft-lbf), couple de coupure maximum de 2000Nm (1472ft-lbf) sur l'axe de B/C. Des commandes préchargées de support et de pignon sont employées sur l'axe des abscisses ; le taux d'entrée 20m/min (787ipm) rapide peut être réalisé sous supportant la charge lourd. L'ajustement pour de longs et grands objets mêmes a eu besoin de l'usinage élevé de couple ; usinage vrais 5 axe-simultané. Des gammes de usinage optimisées et réduites au minimum peuvent être faites sous la fonction mutuelle de mouvement entre les haches de Z et de W pour les objets divers. Des paquets de rouleau pour le mouvement des chariots sont adoptés pour employer sur des manières d'insertion-boîte d'axe des y d'augmenter l'alimentation et la rigidité.
