Coffret électrique de commande

modulaireen métalen aluminium

Aperçu du produit

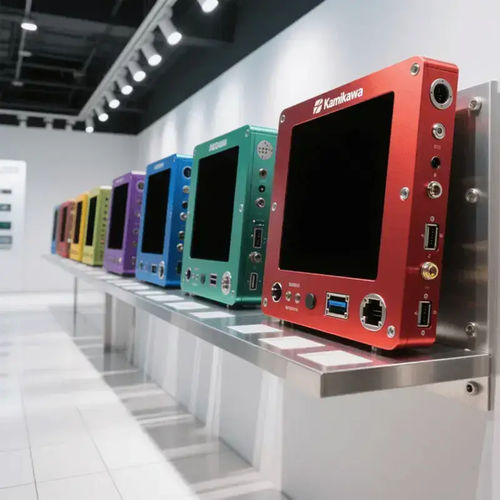

Notre boîtier en aluminium extrudé est un châssis profilé de haute précision conçu pour l'assemblage électronique industriel et l'installation d'équipements modulaires. Il utilise une extrusion monobloc en aluminium pour offrir une structure cadre stable, une longueur modulable et une conductivité thermique adaptée aux systèmes électroniques modulaires et à l'intégration d'appareils industriels.

Principales caractéristiques

• Structure en profilé en aluminium extrudé intégral avec rigidité de cadre très stable
• Conception à longueur extensible illimitée, idéale pour la combinaison d'équipements modulaires
• Plus de 300 profils d'outillage d'extrusion matures pour prototypage et production en série rapides
• Usinage CNC de précision en secondaire pour rainures, perçages et interfaces personnalisés
• Traitements de surface optionnels : sablage, anodisation et anti-oxydation
• Support pour marquage laser, sérigraphie et emballage personnalisé

Avantages clés

• Moulage par extrusion intégré éliminant les jonctions de raccordement structurelles
• Gorges naturelles du profil pour dissipation thermique améliorée
• Performances élevées anti-vibration et anti-déformation pour un fonctionnement industriel longue durée
• Aspect homogène de l'alliage d'aluminium avec excellente résistance à la corrosion et aux UV
• Conception modulaire et légère facilitant l'assemblage et la maintenance

Services de personnalisation

• Modélisation 3D professionnelle et conception structurelle offertes pour les boîtiers extrudés
• Séparations internes, supports fixes et structures de positionnement PCB personnalisables
• Positions d'ouvertures sur mesure pour interfaces, interrupteurs et écrans
• Couleur de surface, finition et identification de marque personnalisées (correspondance Pantone possible)
• Prise en charge de MOQ bas pour essais de prototype et commandes en grande série (MOQ : 1 pièce)

Applications courantes

• Équipements de contrôle industriel modulaires et systèmes d'automatisation intégrés
• Modules PCB en ruban long et appareils électroniques combinés multi-cartes
• Équipements auxiliaires de stations de base de communication et modules de traitement du signal
• Alimentations industrielles, convertisseurs et équipements de stabilisation de tension
• Boîtiers de protection structurelle internes pour équipements intelligents
• Boîtiers d'installation intégrée pour électronique commerciale

Fabrication et procédés
Extrusion : billette d'aluminium chauffée et extrudée à travers des matrices profilées pour former des profils continus; refroidissement, étirage et coupe à longueur. Usinage secondaire : fraisage CNC de précision, perçage, taraudage et rainurage selon plans clients avec ébavurage et nettoyage. Finitions de surface : sablage, anodisation claire ou colorée, laquage poudre et étanchéification. Contrôle qualité : inspection dimensionnelle, traçabilité par lot des paramètres d'extrusion.

Usinage CNC
L'usinage CNC de précision permet fraisage, perçage, taraudage et rainurage sur profils aluminium. Tolérances d'usinage jusqu'à 0,02 mm. Découpes personnalisées pour interrupteurs, passages de câbles et rails de montage PCB disponibles pour prototypes et production en série.

Anodisation et traitements de surface
L'anodisation crée une couche d'oxyde dense améliorant la résistance à l'usure, la corrosion et l'isolement; les prétraitements incluent nettoyage, attaque et désmuthage. Les couches anodisées scellées offrent stabilité UV et intempéries. Le laquage poudre et autres finitions sont disponibles pour renforcer durabilité et apparence.

Stratégies d'étanchéité
Canaux intégrés pour recevoir des joints EPDM ou en silicone assurant un joint continu. Pour des niveaux de protection supérieurs, les coutures peuvent être soudées au laser ou par TIG. Recommandé d'utiliser des presse-étoupes certifiés IP67/IP69K pour les ouvertures câblage; les surfaces anodisées/traitées améliorent la résistance à la corrosion en environnement humide ou extérieur.

Questions fréquentes (résumé)

• Matières : alliages standard 6061 et 6063 pour résistance, dissipation thermique et corrosion
• Personnalisation : prise en charge complète des dimensions, agencement interne et découpes CNC
• Finitions : anodisation claire, anodisation colorée et laquage poudre disponibles
• Délai : profils standards non usinés 7–10 jours ouvrés; usinage CNC et traitement de surface généralement 2–3 semaines (selon étendue de personnalisation)

Caractéristiques / Spécifications techniques

• Modèle / Dénomination : Boîtier en aluminium extrudé
• Matériaux : Alliages d'aluminium 6061 et 6063
• Profils disponibles : 300+ profils d'outillage d'extrusion matures; 400+ modèles CAD/STEP disponibles en bibliothèque 3D
• Quantité minimale de commande : 1 pièce (supporte les commandes prototype unité)
• Tolérance d'usinage CNC : jusqu'à 0,02 mm
• Bouchons de bout standard : fabriqués en tôle d'aluminium 2,0 mm
• Traitements de surface : sablage, anodisation claire, anodisation colorée, anodisation scellée, laquage poudre, anti-oxydation
• Marquage/branding optionnel : gravure laser logo, sérigraphie
• Étanchéité : canaux intégrés pour joints EPDM ou silicone; options de soudure pour étanchéité renforcée; compatible avec montée en gamme IP67/IP69K
• Gestion thermique : gorges naturelles de dissipation / options ailettes intégrées
• Caractéristiques mécaniques : emplacements de montage préconçus, gorges pour joints et rails de fixation; forte résistance aux vibrations et déformations
• Options de personnalisation : cloisons internes, supports fixes, structures de positionnement PCB, perçages et accessoires sur mesure
• Support fichiers : fichiers STEP/3D disponibles pour intégration et prototypage
• Délais indicatifs : expédition profil standard 7–10 jours ouvrés; usinage CNC + traitement 2–3 semaines (selon volume et complexité)
