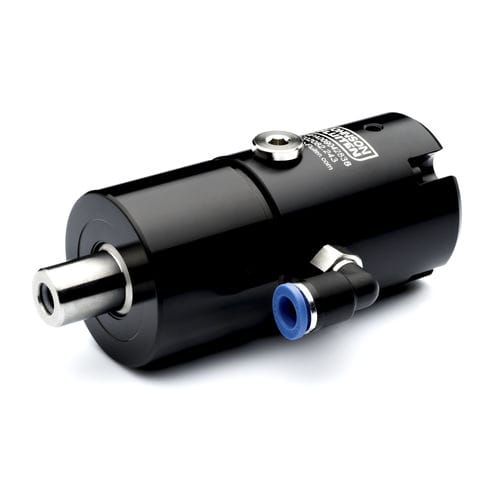

Raccord tournant pour fluide réfrigérant GH™
pour machine-outilà haute vitessehaut débit

Raccord tournant pour fluide réfrigérant - GH™ - Kadant Johnson Europe B.V. - pour machine-outil / à haute vitesse / haut débit
Raccord tournant pour fluide réfrigérant - GH™ - Kadant Johnson Europe B.V. - pour machine-outil / à haute vitesse / haut débit
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Media
pour fluide réfrigérant
Applications
pour machine-outil
Autres caractéristiques
à haute vitesse, haut débit
Vitesse de rotation

42 000 rpm
(263 893,78 rad.min-1)

Max: 42 000 rpm
(263 893,78 rad.min-1)

Min: 0,1 rpm
(0,63 rad.min-1)

Pression

90 bar
(1 305 psi)

Max: 90 bar
(1 305 psi)

Min: 1 bar
(15 psi)

Taille nominale

Max: 1 in

Min: 0,1 in

Description

RACCORDS ROTATIFS DE LA SERIE G TYPE GH Conçu spécifiquement pour les opérations exigeantes des machines-outils, ce raccord rotatif assure un transfert fiable des fluides dans des applications telles que les lignes de transfert, les perceuses à pistolet, les machines à commande numérique, les broches, les rectifieuses, les presses à percer, les fraiseuses, les embrayages et les tables d'indexage rotatives. Conditions de fonctionnement : Liquide de refroidissement : Jusqu'à 80 bar, 90°C, 42,000 RPM MQL : Jusqu'à 10 bars, 90°C, 42 000 tours/minute Air : Jusqu'à 8 bar, 50°C, 42 000 tr/min Essai à sec : Jusqu'à 42 000 tr/min Vue d'ensemble : - La conception spéciale du joint permet un fonctionnement à sec - Le joint à labyrinthe et les trous de drainage protègent les roulements. - Rapport d'équilibrage du joint optimisé - Roulements à contact angulaire de haute précision pour les vitesses élevées - Corps en aluminium anodisé - Surface d'écoulement complète, perte de charge minimale - Longue course du timon pour une flexibilité maximale - Joint protégeant les roulements de la pression de l'air dans la zone du rotor - Faible production de chaleur dans les roulements et la garniture mécanique - Pas de fuite pendant le changement d'outil - Grands trous de drainage pour évacuer le liquide de refroidissement de l'union - Fourni avec rodage des roulements sur demande Conçu pour les environnements à haute vitesse et à haute pression, ce raccord rotatif offre des performances et une longévité maximales pour les centres d'usinage modernes.
