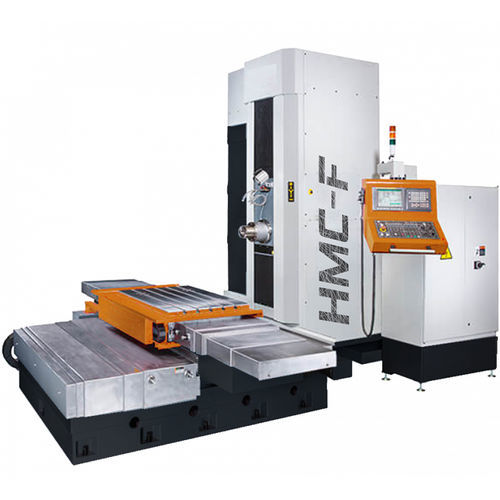

Fraiseuse CNC 3 axes HMC-F series
horizontaleBT 50CAT50

fraiseuse CNC 3 axes
fraiseuse CNC 3 axes
fraiseuse CNC 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
horizontale
Nez de broche
BT 50, CAT50
Nombre d'outils
40 outils
Applications
pour travaux lourds
Autres caractéristiques
rigide
Course X

1 500 mm
(59 in)

Course Y

1 500 mm
(59 in)

Course Z

1 400 mm
(55 in)

Vitesse de rotation

4 000 rpm
(25 133 rad.min-1)

Puissance

15 kW, 18 kW
(20,39 hp, 24,47 hp)

Poids total

14 500 kg
(31 967,03 lb)

Longueur hors tout

6 200 mm
(244,1 in)

Largeur hors tout

4 700 mm
(185 in)

Hauteur totale

3 900 mm
(153,5 in)

Description

Le centre d'usinage horizontal CNC KAAST HMC-F possède une base lourde surdimensionnée et supporte la table d'indexation de 1° (0,001° en option) sur toute sa course. La broche rigide et fixe, entraînée par une boîte de vitesses, et la construction à colonne fixe assurent un usinage lourd et sans à-coups. Les autres caractéristiques de cette série de fraiseuses comprennent des échelles linéaires sur les axes X, Y et Z, un système ATC de 40 outils et une commande CNC FANUC 0i-MF. La construction robuste de cette machine contribue à renforcer sa stabilité globale pendant l'utilisation. Configuration standard Echelles linéaires en verre pour les axes X/Y/Z Refroidissement de l'huile de la broche Arrêt automatique Système hydraulique Système d'arrosage Lubrification automatique Témoin lumineux tricolore Feu de travail Manivelle électrique (MPG) Port RS-232 Echangeur de chaleur pour armoire électrique Convoyeur à copeaux et chariot à copeaux Patins et boulons de mise à niveau Manuels du contrôleur et schéma de circuit Manuel d'utilisation Protection du dosseret Kit d'outils Commande numérique FANUC 0i-MF Outils ATC 40 Configuration optionnelle ATC 60 outils Collecteur de brouillard d'huile Commande numérique Fanuc, Siemens, Heidenhain Diverses tables de travail auxiliaires Refroidisseur d'air pour armoire électrique CTS Nez de broche allongé, 50 mm 0.table à 001 Usinage rotatif simultané Changeur de palettes automatique

---
