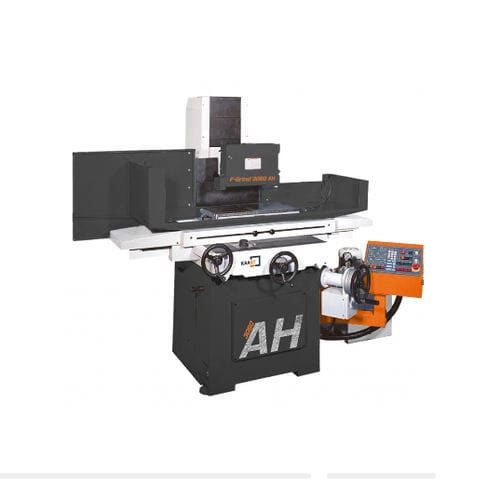

Rectifieuse plane F-Grind series
pour pièce de grande dimensionconventionnellede haute précision

rectifieuse plane
rectifieuse plane
rectifieuse plane
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Types
plane
Applications
pour pièce de grande dimension
Type de commande
conventionnelle
Autres caractéristiques
de haute précision, à usage intensif
Vitesse de broche

1 450 rpm, 2 900 rpm
(9 111 rad.min-1, 18 221 rad.min-1)

Puissance

1,5 kW, 3,8 kW, 7,5 kW
(2,04 hp, 5,17 hp, 10,2 hp)

Description

Les rectifieuses de surface F-Grind sont dotées d'une broche de rectification qui tourne sur des roulements à billes à contact angulaire préchargés et très résistants, et d'une alimentation automatique en X/Y/Z. La haute précision de positionnement de l'axe vertical est obtenue grâce à un servomoteur AC associé à une vis à billes à recirculation. Avance programmable de l'axe vertical disponible (AD5). Déplacement rapide à la hauteur de travail souhaitée. Les paramètres d'ébauche et de finition sont réglables. Déplacement hydraulique de la table dans l'axe longitudinal. Guides en double V pour le déplacement transversal. Les guides de la table sont trempés, rectifiés et revêtus de PTFE (polytétrafluoroéthylène) pour une très grande résistance à l'usure. Combinaison de guides plats et de guides en V pour le déplacement longitudinal de la table. Grande capacité de charge de la table pour les pièces lourdes. Broche F AH - 6x18" à 16x31" F-Grind A - de 20x40" à 28x80" F-Grind V - de 31x60" à 40x120" Configuration standard Meule Bride de meule Arbre d'équilibrage Support d'équilibrage Dresseuse de diamants Lampe de travail Patins et boulons de mise à niveau Kit d'outils Manuel d'utilisation Configuration en option Commande numérique AD 5 (standard sur F-Grind V) Mandrin magnétique Système d'arrosage avec filtre papier et/ou séparateur magnétique Démagnétisation automatique Meule supplémentaire Protection du dosseret Dresseuse parallèle (manuelle) Dispositif de dressage et de compensation à commande numérique Avance transversale microfine Avance verticale micro-fine Avance rapide verticale

---
