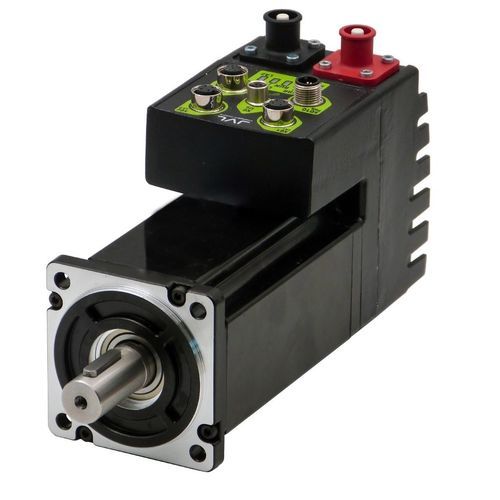

Servomoteur DC MAC series12 V60 V24 V
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- DC
- Voltage
- 24 V, 48 V, 12 V, 60 V
- Construction
- avec frein
- Indice de protection
- IP67, IP55, IP66
- Nombre de pôles
- multipolaire
- Application
- industriel
- Autres caractéristiques
- EtherCAT, haute performance, ProfiNet
- Puissance
Min: 750 W
(1,02 hp)Max: 4 500 W
(6,12 hp)- Couple
Min: 2,4 Nm
(1,770149 ft.lb)Max: 14,34 Nm
(10,576641 ft.lb)- Vitesse de rotation
Min: 0 rpm
(0 rad.min-1)Max: 3 600 rpm
(22 619,4671 rad.min-1)
Description
Les MAC802, MAC1202 et MAC1403 sont des servomoteurs intégrés avancés conçus pour des performances élevées et une grande polyvalence dans les applications industrielles. Ces moteurs délivrent une puissance nominale de 750 W à 1500 W et une puissance de crête jusqu'à 4500 W sur une alimentation 48VDC, et supportent des puissances de sortie de 1,2 kW et 3,6 kW sur une alimentation 24VDC, ce qui les rend idéaux pour les environnements exigeants alimentés par batterie. La nouvelle génération de servomoteurs intégrés de JVL est basée sur une plate-forme logicielle et matérielle entièrement nouvelle, qui tient compte des nombreux commentaires des clients afin d'offrir une large gamme d'options et de configurations pour presque toutes les applications.
Caractéristiques clés:
- Conception compacte par rapport aux modèles précédents
- Pas besoin de module externe, ce qui réduit les coûts
- Support Ethernet industriel avec 6 protocoles
- Codeur multitour absolu avec temps d'arrêt illimité (pas de batterie requise)
- Entrée STO (Safe Torque Off)
- Tension d'alimentation : 24 à 48 VDC (12-48 VDC pris en charge)
- Haute efficacité énergétique
- Gamme de vitesse : 0 - 3000 RPM (max 3600 RPM)
- Protection standard IP55 ou IP66
- Vaste gamme d'options d'interface
- Connecteurs industriels M12 et M16 pour environnements difficiles
- Compatibilité des connecteurs avec MAC400/800
- Automate programmable intégré (ePLC)
- Interface RS485
- CE, TÜV et UL en cours d'homologation
- Connecteur STO
- Préparé pour la sécurité fonctionnelle sur Ethernet, PROFIsafe
- IOlink intégré (faible coût)
- Support CANopen
- Interface sans fil Profinet, EthernetIP ou Modbus
- Ethernet industriel : EtherCAT, Profinet, Ethernet IP, etc.
- Frein interne en option
- Protection jusqu'à IP67
- Option de revêtement spécial pour les applications à force G et vibrations élevées
- G : Codeur magnétique incrémental 8192CPR
- H : Codeur magnétique incrémental 8192CPR + Codeur absolu multitours 19bit
- I et J options (en cours de développement) : Multipôle 18 bits incrémental
- Frein intégré
- Engrenage (HTRG08..P701..)
- Boîte de jonction (WI1302-2AM17T01NMB)
- Boîte de test (PA0162)
- Options de protection IP : 5 et 6
- M23 6-pin, Heavy duty, Ring shoe, Power connectors
- Courants nominaux : 60A, 100A, 120A
- Références du câble : WP1101, WP1201, WP0701-NU-BK, WP0801-NU-RD, WP0705-NU-BK, WP0805-NU-RD, WP0901-MU-BK, WP1001-MU-RD
- Logiciel de communication : MacTalk
- CVI Power : WI1000-M12F5TxxN
- Ethernet : WI1046-M12M4TxxTRJ45
- Ethernet en guirlande : WI1046-M12M4TM4TxxT
- I/O : WI1009-M12M17TxxN
- Convertisseur USB vers RS485/RS422/RS232 : RS485-USB-M12M5M8M17
- Puissance nominale : 750 W à 1500 W
- Puissance de pointe : jusqu'à 4500 W
- Tension : 24-48 VDC (12-48 VDC pris en charge)
- Vitesse : 0-3000 RPM (max 3600 RPM)
- Protection : IP55, IP66, IP67 en option
- Protocoles Ethernet industriels : Profinet, Ethernet/IP, EtherCAT, Powerlink, MODBUS TCP/IP, SERCOS III
- Automate intégré (ePLC), interface RS485
- Certification : CE, TÜV, UL (en cours)
- MAC802M2 : Longueur 156,5 mm, Couple 2,4/7,2 Nm, Puissance 750/2250 W, Facteur de marche 100%, Tension 24-48 (12-48) VDC
- MAC802M5 avec frein : Longueur 189,5 mm, Couple 2,4/7,2 Nm, Puissance 750/2250 W, Facteur de marche 100%, Tension 24-48 (12-48) VDC
- MAC1202M2 : Longueur 189,5 mm, couple 3,82/11,46 Nm, puissance 1182/3546 W, facteur de marche 100%, tension 24-48 (12-48) VDC
- MAC1202M5 avec frein : Longueur 223,5 mm, Couple 3,82/11,46 Nm, Puissance 1182/3546 W, Facteur de marche 100%, Tension 24-48 (12-48) VDC
- MAC1403M2 : Longueur 199,5 mm, couple 4,78/14,34 Nm, puissance 1500/4500 W, facteur de marche 100%, tension 48 (12-48) VDC
- MAC1403M5 avec frein : Longueur 236,5 mm, Couple 4,78/14,34 Nm, Puissance 1500/4500 W, Facteur de marche 100%, Tension 48 (12-48) VDC
- Connecteurs et câbles standard et optionnels pour l'alimentation, Ethernet, E/S et la communication
- Accessoires tels que frein intégré, engrenages, boîte de jonction et boîte de test disponibles
- Documentation complète et assistance logicielle
- Puissance nominale : 750 W à 1500 W
- Puissance de pointe : jusqu'à 4500 W
- Tension : 24-48 VDC (12-48 VDC pris en charge)
- Vitesse : 0-3000 RPM (max 3600 RPM)
- Protection : IP55, IP66, IP67 en option
- Protocoles Ethernet industriels : Profinet, Ethernet/IP, EtherCAT, Powerlink, MODBUS TCP/IP, SERCOS III
- Automate intégré (ePLC), interface RS485
- Certification : CE, TÜV, UL (en cours)
- Options d'encodeur : Incrémental magnétique 8192CPR, Absolu multitour 19bit
- Frein interne en option
- Revêtement spécial en option pour force G/vibration élevée
---
