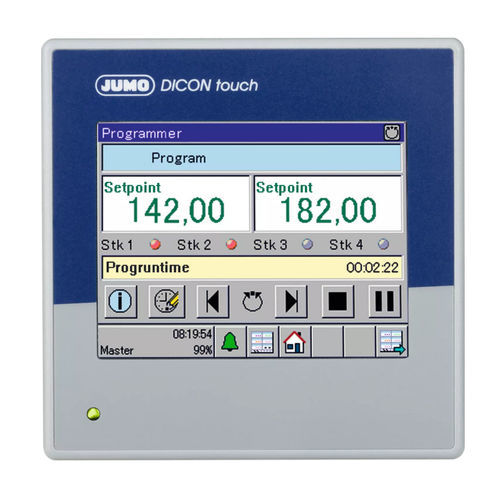

Automate programmable intégré DICON

sur rail DINsortiessur réseau Ethernet

Le DICON touch permet d’effectuer des tâches complexes de commande et de régulation. L'installation peut être supervisée et pilotée via des vues du process librement définissables. L'appareil de conception modulaire peut être adapté individuellement à l'installation. Données techniques générales Entrées de mesure - 4 entrées analogiques universelles pour : sondes à résistance ; potentiomètres ; thermocouples ; courant 0(4) à 20 mA ; tension 0(2) à 10 V ; linéarisation spécifique au client possible ; 8 entrées analogiques externes ; 7 entrées numériques ; 8 entrées numériques externes Sorties - 12 internes max. : relais (inverseur/contact à fermeture) ; sortie logique 0/12 V ou 0/24 V ; sortie statique 1 A ; sortie analogique 0/4 à 20 mA ou 0/2 à 10 V ; possibilité d’étendre les sorties de commutation via 2 blocs modulaires externes ; alimentation pour convertisseur de mesure en technique 2 fils via une sortie logique 24 V Affichage - Ecran couleur TFT de 3,5" (320 × 420 pixels, 256 couleurs) avec commande tactile résistif ; affichage de texte en clair au choix en français, allemand, anglais et d’autres langues ; possibilité de créer des textes et des vues spécifiques au process ; affichage de bargraphe Interfaces/Protocoles - 1× RS485 (Modbus) ; 1× Ethernet, PROFIBUS DP, PROFINET RT ou RS422/485 (Modbus) ; hôte USB ; périphérique USB Nombre de canaux de régulation - 2 ou 4 canaux de régulation à configuration libre, indépendants les uns des autres Type de régulateur - Régulateur à 2 plages ; régulateur à 3 plages ; régulateur à 3 plages pas à pas ; régulateur continu ; régulateur continu avec positionneur intégré
