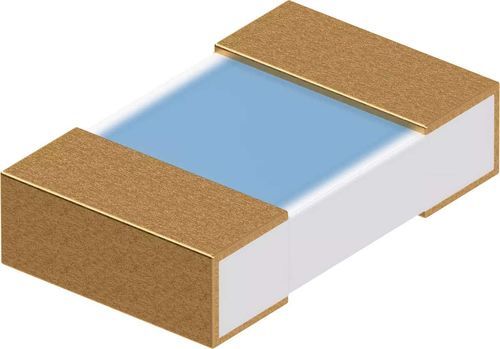

Capteur de température Pt500 SMD-L-AuNi

Pt100à résistance de platineà couche mince

Aperçu
Les capteurs de température à puce en platine utilisent la technologie à film mince pour des mesures et compensations de température précises. Disponibles en résistances nominales Pt100, Pt500 et Pt1000, ils sont conçus pour les mesures de surface et ambiantes sur cartes électroniques et pour l'intégration dans des sondes de température ainsi que des circuits de surveillance ou de compensation.

Description brève
Conception CMS selon DIN EN IEC 60751, type de conception SMD-L-AuNi ; adaptés à la pose automatique (tailles CMS 0805 et 1206).

Données techniques
Type de conception : SMD-L-AuNi
Norme : DIN EN IEC 60751
Plage de température : -70 à +250 °C
Coefficient de température : α = 3.850 × 10-3 °C-1 (entre 0 et 100 °C)
Connexion : contact de soudure nickel plaqué or, couche Ni ≥ 1 µm, Au ≥ 40 nm ; soudabilité selon IEC / DIN EN 60068-2-58
Conditionnement : Brasage par refusion (reflow)

Avantages

• Conçus pour la pose automatique (CMS 0805 et 1206)
• AEC-Q200 disponible pour des capteurs sélectionnés
• Couche de contact homogène et de haute pureté pour de meilleures connexions de soudure
• Haute précision de mesure et stabilité long terme
• Valeurs nominales et tolérances standardisées
• Réponse thermique rapide

Domaines d'application

• Mesures de température de surface et ambiante sur cartes électroniques (par ex. dans des sondes de température, circuits de surveillance ou de compensation)

Caractéristiques / spécifications techniques

• SKU : 906141
• Modèle / Type de conception : SMD-L-AuNi
• Norme : DIN EN IEC 60751
• Plage de température : -70 à +250 °C
• Coefficient de température : α = 3.850 × 10-3 °C-1 (entre 0 et 100 °C)
• Connexion : contact de soudure nickel plaqué or, Ni ≥ 1 µm, Au ≥ 40 nm ; soudabilité IEC / DIN EN 60068-2-58
• Conditionnement : Brasage par refusion
• Résistances nominales disponibles : Pt100, Pt500, Pt1000
• Tailles CMS : 0805 et 1206
• AEC-Q200 disponible pour des capteurs sélectionnés
