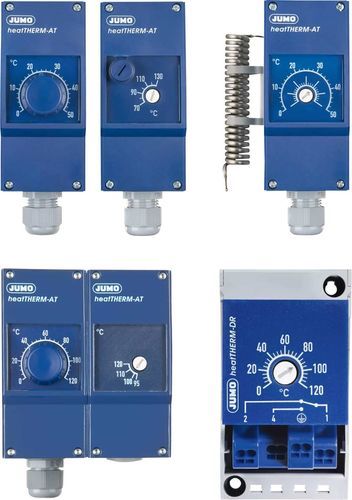

Thermostat mécanique heatTHERM-AT and DR

SPDTmontage en surfacemural

Aperçu
La gamme JUMO heatTHERM-DR (type de construction 7+8) est une variante de thermostat de surface dotée d'une partie inférieure spécifique pour montage sur rail DIN (TH35) ou mural. Elle permet une installation aisée dans les armoires de commande et les boîtiers conformément à la norme DIN EN 60715.

Points forts

• Technologie de connexion PUSH IN
• Grande précision des points de commutation
• Différentes variantes d'application : thermostat, moniteur, limiteur de sécurité

Présentation du produit / Caractéristiques

• Thermostat de surface pour applications industrielles et d'automatisation du bâtiment
• Disponible en thermostat simple et double ; thermostat d'ambiance ; thermostat pour montage sur rail DIN ; surveillance de température des gaz d'échappement
• Variante DR avec partie inférieure spéciale pour un montage rapide sur rail DIN TH35 ou mural

Données techniques générales (tableau)
Versions : Contrôleur de température (TR), Moniteur de température (TW), Moniteur de température de sécurité (STW), Limiteur de température de sécurité (STB)
Capacité de commutation : 16 A, 230 V
Éléments de commutation : Contact à bascule unipolaire
Plage maximale de réglage/valeur limite : 350 °C
Type de protection : IP40 standard, IP54 en option
Domaines d'application : Automatisation du bâtiment, chauffage, climatisation, armoires de commande (DR), génie mécanique général
Homologations : DIN, UL, PED, EAC
Résumé des fonctions : Thermostat simple et double ; thermostat d'ambiance ; thermostat pour montage sur rail DIN ; surveillance de la température des gaz d'échappement

Spécifications techniques

• Types de conception : heatTHERM-AT et heatTHERM-DR (DR = partie inférieure spécifique pour montage sur rail DIN ou mural)
• Montage : Montage en surface ; variante DR compatible avec rail DIN TH35
• Technologie de connexion : PUSH IN
• Capacité de commutation : 16 A à 230 V
• Organe de commutation : Contact à bascule unipolaire
• Valeur maximale de réglage/limite : jusqu'à 350 °C
• Classe de protection : IP40 standard, IP54 en option
• Homologations : DIN, UL, PED, EAC
• Applications typiques : Automatisation des bâtiments, chauffage, climatisation, armoires de commande, génie mécanique
