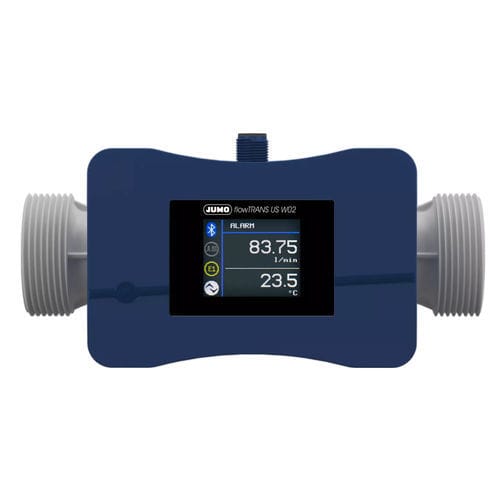

Débitmètre à ultrasons à temps de transit US W02

volumiquepour liquidesDN25 - 1"

Vue d'ensemble
La technologie ultrasonore, sans usure ni entretien, permet des mesures de débit très précises indépendantes de la conductivité du fluide. Le débitmètre peut être complété par des capteurs optionnels de température et de pression et intégré dans des réseaux de capteurs via JUMO digiLine ou IO-Link. La configuration se réalise rapidement par Bluetooth et application mobile ; RS485 et le logiciel Digital Sensor Management sont disponibles pour une intégration supplémentaire.

Points forts

• Indépendant de la conductivité du fluide
• Grande précision : 1 % de la valeur mesurée
• Extensible avec capteurs de température et de pression

Caractéristiques techniques générales
Principe de mesure : Ultrasons (différence de temps/de retard)
Précision : 1 % de la valeur mesurée
Dynamique de mesure : Jusqu’à 1:100 (0,1 à 10 m/s)
Température du milieu : Jusqu’à 80 °C (jusqu’à 95 °C avec précision réduite)
Pression nominale : PN 16
Température ambiante : jusqu’à 60 °C
Sorties/communications : IO-Link (configurable : sortie impulsions jusqu’à 10 kHz, sortie analogique, E/S binaire) ; RS485 disponible
Affichage : Écran TFT pour exploitation et lecture des valeurs
Raccord process : Tube en plastique haute performance, DN 15 à DN 32, filetage G extérieur avec joint intégré
Matériaux en contact : PPSU, PEEK, EPDM (FKM)
Indice de protection : IP65 / IP67
Boîtier : Boîtier en plastique sans métal
Raccordement électrique : Connecteur M12
Grandeurs supplémentaires (option) : température, pression
Particularités : Configuration via Bluetooth et application ; Digital Sensor Management ; mesure jusqu’à 3 grandeurs sur un même point de mesure
Homologations : UL (sauf DN15)

Caractéristiques / spécifications techniques

• Modèle : JUMO flowTRANS US W02
• Principe de mesure : Ultrasons (différence de temps)
• Précision : 1 % de la valeur mesurée
• Plage de mesure : 0,1 à 10 m/s (dynamique jusqu’à 1:100)
• Température du milieu : jusqu’à 80 °C (95 °C avec précision réduite)
• Pression nominale : PN 16
• Indice de protection : IP65 / IP67
• Matériau du boîtier : Plastique sans métal
• Raccord process : DN15–DN32, filetage G extérieur avec joint intégré
• Matériaux en contact : PPSU, PEEK, EPDM (FKM)
• Raccordement électrique : Connecteur M12
• Affichage : TFT
• Sorties : IO-Link (configurable), impulsions (jusqu’à 10 kHz), analogique, E/S binaire
• Options : capteurs température et pression ; jusqu’à 3 grandeurs mesurées en un point
• Configuration : Bluetooth + application, RS485, logiciel Digital Sensor Management
• Homologations : UL (sauf DN15)
