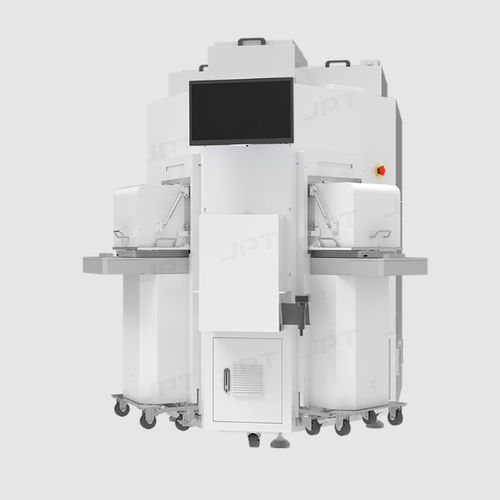

Système de marquage laser

automatiquepour wafersde verre

Présentation produit
L'équipement de marquage laser entièrement automatique haute précision de JPT est conçu pour le marquage automatisé et précis du verre, de la résine et des plaquettes (wafers). Le système associe une source laser ultraviolet picoseconde JPT, un balayage galvanométrique et une optique de focalisation pour obtenir des marquages fins et reproductibles avec un impact thermique minimal.

Avantages clés

• Compatibilité étendue des plaquettes : prend en charge 4", 6", 8" et 12" (personnalisable) pour couvrir plusieurs étapes de process.
• Traitement bi-face automatique : reconnaissance et marquage automatiques des faces avant et arrière pour simplifier les flux de production.
• Manutention automatisée : modules LoadPort/SMIF, détecteurs de bord et manipulateurs robotisés permettant une exploitation continue avec peu d'interventions.
• Marquage picoseconde ultraviolet ultra-rapide : obtient des marquages nets avec une zone affectée par la chaleur minimale, préservant l'intégrité et le rendement des plaquettes.
• Conception modulaire et évolutive : modules machine permettant l'extension fonctionnelle et l'intégration en ligne de production.

Caractéristiques techniques

• Source laser : picoseconde ultraviolet
• Puissance laser : 5W / 10W
• Refroidissement : refroidissement à eau à température constante
• Qualité de faisceau : M2 < 1.3
• Méthode de focalisation : balayage galvanométrique
• Taille du foyer : < 10 μm
• Vitesse maximale de traitement : 1000 mm/s
• Précision de traitement : ±20 μm
• Précision de positionnement : ±5 μm
• Taille maximale des pièces prises en charge : 4", 6", 8", 12" (personnalisable)
• Rendement (UPH) : 35–50 pcs/heure
• Dimensions (L×l×H) : 1710 × 2200 × 2200 mm
• Logiciel de contrôle : JPT

Applications & secteurs

• Fabrication de semi-conducteurs et plaquettes (industrie 3C)
• Marquage de composants en verre et résine
• Lignes de production automatisées nécessitant traçabilité

Automatisation & intégration

• Interfaces LoadPort/SMIF et intégration en usine
• Détection d'arêtes et alignement automatique pour un positionnement fiable
• Agencement modulaire pour déploiement en ligne ou en poste autonome
