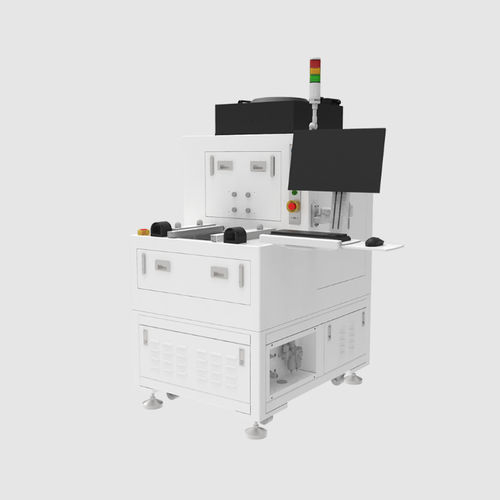

Machine d'inspection optique TWE Tester

industriellepour l'industrie électroniqueautomatisée

Nom du produit TWE Tester (JPT)

Présentation Le testeur de modules JPT TWE Tester est conçu pour les modules laser et les systèmes d'inspection optique automatisée de haute précision. Il couvre les besoins de test tout au long du cycle de vie du produit, de la validation R&D au contrôle qualité en production de masse.

Catégorie Intelligent Equipments / Module Tester

Applications

• Test et caractérisation de modules laser
• Inspection optique automatisée de haute précision
• Validation R&D et contrôle qualité en ligne de production

Principaux avantages

• Mesure de front d'onde basée sur un capteur de type Shack–Hartmann
• Haute résolution de phase (<4 nm RMS) et précision absolue (~10 nm RMS)
• Couverture spectrale pour tests larges bandes (400–1100 nm)
• Design modulaire et compact avec système de fixation à changement rapide pour différents composants
• Mesure non contact, acquisition rapide et résultats reproductibles avec traitement en temps réel
• Commutation multi-bandes et génération de rapports personnalisés via logiciel intégré

Caractéristiques techniques

• Plage de longueurs d'onde : 400-1100 nm
• Ouverture de mesure : 5.02 mm × 3.75 mm
• Résolution en espace de phase : 27.6 μm – 77.28 μm (selon l'expanseur de faisceau)
• Résolution de phase : <4 nm RMS
• Précision absolue : 10 nm RMS
• Fréquence d'acquisition : 60 fps
• Traitement en temps réel : 10 fps (plein résolution)
• Interface : Ethernet Gigabit
• Poids local/composant : ~400 g
• Poids machine : 1000 kg
• Mode de chargement : Chargement/déchargement manuel ; glissière manuelle avec système de fixation à changement rapide
• Alimentation : AC 220 V, 50 Hz ; Puissance : 1.5 KW ; Courant nominal : 6.8 A
• Air comprimé : φ10 ; 0.5–0.7 MPa
• Dimensions extérieures : 910 mm × 12500 mm × 2040 mm

Cas d'utilisation

• Évaluation de la qualité d'imagerie et des aberrations des éléments optiques pour l'électronique grand public
• Tests de production et contrôle qualité des pièces optiques planes et de type lentille
• Caractérisation optique multi-bandes et génération de rapports personnalisés

Référence

• Marque : JPT
• Produit : TWE Tester
• Famille : Module Tester
