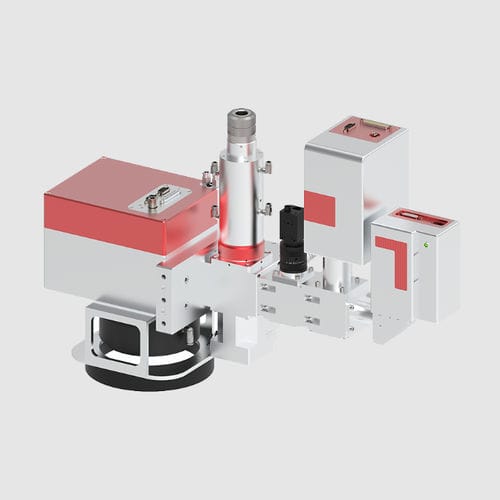

Tête de soudage laser

haute précisionferméeforte puissance

Description du produit
La tête de soudage galvanométrique intelligente est une tête de soudage haute puissance développée par JPT, équipée de moteurs haute précision et d'éléments optiques de précision, prenant en charge jusqu'à 8 000 W. Le galvo intègre des fonctions d'alarme et de surveillance multiples pour un retour d'état en temps réel et une exploitation sûre. Elle est compatible avec les modules de soudage JPT, notamment le module de surveillance et compensation de puissance, le module OCT de détection de profondeur de pénétration et le module WPD de contrôle en cours de soudage, permettant un contrôle intelligent et une qualité de soudure constante.

Avantages produit

• Contrôle galvanométrique en boucle fermée avec surveillance continue en temps réel de la position et de l'état
• Alarmes intégrées multi-niveaux : anomalie d'alimentation, erreur de communication, alerte de température et déviation de position du galvo
• Compatibilité modulaire avec les modules JPT pour surveillance intégrée, compensation et positionnement par vision
• Conçue pour des applications de soudage laser haute puissance nécessitant stabilité et traçabilité

Applications

• Inspection post-soudure des bornes d'échantillonnage de batteries souples
• Inspection post-soudure des pattes de batteries de puissance
• Inspection post-soudure des connecteurs de batteries de puissance
• Inspection post-soudure des évents de sécurité de batteries de puissance
• Inspection post-soudure des composants passifs
• Inspection post-soudure des pattes de cellules pouch

Caractéristiques techniques

• Longueur d'onde laser : 1060–1090 nm
• Puissance maximale : 8000 W
• Focale de collimation : 100 mm / 125 mm
• Focale F-theta : 245 mm / 330 mm
• Ouverture d'entrée : 30 mm
• Angle de balayage : ±11°
• Répétabilité : < 6 μrad
• Dérive de position : < 6 μrad/K
• Dérive long terme : < 100 μrad
• Température de fonctionnement : 25 ± 10 ℃
• Poids : 15 kg

Fonctions / résumé des spécifications

• Puissance maximale supportée : 8000 W
• Plage de longueurs d'onde : 1060–1090 nm
• Focale de collimation disponible : 100 mm ou 125 mm
• Focale F-theta disponible : 245 mm ou 330 mm
• Diamètre du faisceau d'entrée : 30 mm
• Angle de balayage : ±11°
• Répétabilité élevée et faible dérive pour une soudure stable
• Conception pour intégration avec modules de surveillance et de compensation
