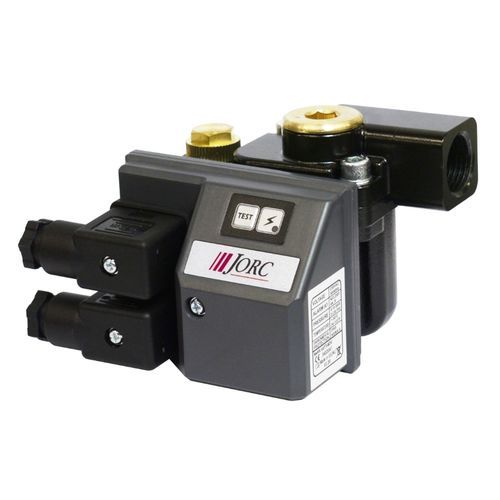

Élément de drainage KAPTIV-MD-AL-MULTI

Description
Purgeur électronique de condensats. Le détecteur de niveau KAPTIV-MD-AL-MULTI gère jusqu'à 10 m³/min et est conçu pour les espaces restreints et une flexibilité d'installation maximale. Adapté aux petites applications d'air comprimé, il propose une sortie d'alarme en option et une empreinte compacte, idéal pour les sécheurs et filtres réfrigérés. Plusieurs entrées améliorent les possibilités d'installation.

Caractéristiques

• Zéro perte d'air lors de l'évacuation des condensats
• Indication d'alarme visuelle (LED d'alimentation)
• Sortie d'alarme optionnelle N/O ou N/C (relais sans potentiel)
• Faible hauteur d'entrée pour une installation facile
• Construction de la vanne externe pour un entretien rapide et aisé
• Vanne à action directe avec joint FPM
• Boîtier en aluminium résistant à la corrosion, revêtement EP
• Grande crépine intégrée pour protéger la vanne
• Chauffage de vidange optionnel pour conditions froides
• Version sans alarme disponible sur demande

Spécifications
Max. capacité du compresseur : 10 m³/min (350 CFM) quelle que soit la zone climatique
Max. capacité de drainage : 45 L condensat/heure à 16 bar (230 psi)
Plage de pression système : 0–16 bar (jusqu'à 230 psi)
Plage de température du fluide : 1–60 °C (34–140 °F)
Plage de température ambiante : 1–60 °C (34–140 °F)
Options de tension : 230 VAC / 115 VAC / 24 VAC / 24 VDC
Indice de protection : IP65 (NEMA 4)
Type de connecteur (alimentation et alarme) : DIN 43650-B
Connexion d'entrée : 1/2” (BSP ou NPT)
Hauteur d'entrée : 74 mm (2,95 in)
Adaptateur d'entrée latérale : Optionnel
Connexion de sortie : 1/4” (BSP) avec adaptateur cannelé en laiton
Type de vanne : 2/2 voies, action directe
Orifice de vanne : 2 mm (0,08 in)
Joints de vanne : FPM
Vanne réparable : Oui
Crépine intégrée : Oui
Matériau du boîtier : Aluminium résistant à la corrosion, revêtement EP
Fonction test : Oui
Alarme visuelle : LED (alimentation) sur le purgeur
Alarme A1 (N/O) : Contact de sortie d'alarme normalement ouvert (relais sans potentiel)
Alarme A2 (N/C) : Contact de sortie d'alarme normalement fermé (relais sans potentiel)

Caractéristiques / spécifications techniques

• Capacité compresseur max : 10 m³/min (350 CFM)
• Capacité de drainage : 45 L/h à 16 bar (230 psi)
• Pression système : 0–16 bar
• Température fluide & ambiante : 1–60 °C (34–140 °F)
• Tensions disponibles : 230 VAC, 115 VAC, 24 VAC, 24 VDC
• Protection : IP65 (NEMA 4)
• Entrée : 1/2” (BSP ou NPT); hauteur d'entrée : 74 mm
• Sortie : 1/4” (BSP) avec adaptateur cannelé en laiton
• Vanne : 2/2 voies, action directe, orifice 2 mm, joints FPM, réparable
• Boîtier : aluminium résistant à la corrosion, revêtement EP
• Crépine intégrée ; adaptateur d'entrée latérale optionnel
• Alarme optionnelle (N/O ou N/C) avec indication LED
