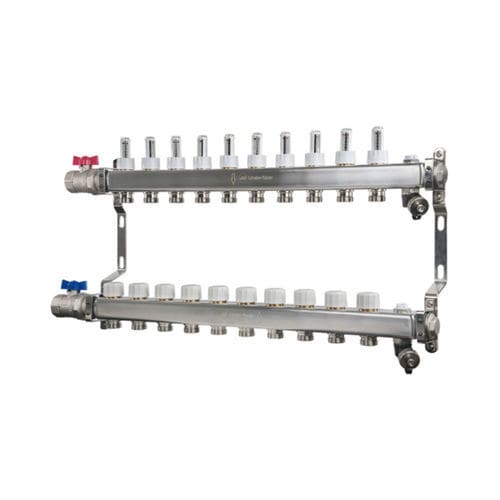

Manifold multivoie JGUFHMAN series

en acier inoxydablepour circuit de thermorégulationpour chauffage par le sol

Aperçu du produit
Le collecteur JG Euroconus avec vannes à boisseau et purgeur d'air manuel intégré centralise les réseaux de chauffage par le sol et distribue l'eau chaude dans le système pour assurer une diffusion homogène de la chaleur.

Construction et installation
Construction en acier inoxydable, fabriqué selon des normes élevées. Installation rapide et simple grâce à un support mural pré-monté et un dispositif d'isolation des vibrations. Livré complet avec vannes à boisseau, purgeur d'air manuel intégré et robinet de vidange/remplissage. Des indicateurs de débit pré-assemblés permettent d'ajuster le débit et d'isoler les circuits de tuyauterie. La barre de retour comprend une vanne de commande avec capuchon de protection amovible pour recevoir une tête thermoélectrique de collecteur pour le contrôle à distance des zones.

Caractéristiques et avantages

• Collecteur en acier inoxydable
• Support mural pré-monté et dispositif d'isolation des vibrations
• Livré avec vannes à boisseau en laiton 1" rouge et bleu pour isoler les composants, facilitant l'entretien et la réparation
• Comprend purgeur d'air manuel, robinet de vidange/remplissage et débitmètres réglables
• Connexions compatibles avec les raccords Euroconus et une gamme de diamètres et épaisseurs de paroi (raccords Euroconus vendus séparément)
• Les vannes de la barre de retour acceptent une tête thermoélectrique de collecteur pour le contrôle à distance de chaque zone
• Destiné uniquement aux applications de chauffage par le sol

Variantes du produit
SKU | Description | MBSP (entrée) | MBSP (sortie) | Sorties
JGUFHMAN10E | JG Underfloor Stainless Steel 10 Port UFH Manifold | 3/4 | 1 | 10
JGUFHMAN11E | JG Underfloor Stainless Steel 11 Port UFH Manifold | 3/4 | 1 | 11
JGUFHMAN12E | JG Underfloor Stainless Steel 12 Port UFH Manifold | 3/4 | 1 | 12
JGUFHMAN2E | JG Underfloor Stainless Steel 2 Port UFH Manifold | 3/4 | 1 | 2
JGUFHMAN3E | JG Underfloor Stainless Steel 3 Port UFH Manifold | 3/4 | 1 | 3
JGUFHMAN4E | JG Underfloor Stainless Steel 4 Port UFH Manifold | 3/4 | 1 | 4
JGUFHMAN5E | JG Underfloor Stainless Steel 5 Port UFH Manifold | 3/4 | 1 | 5
JGUFHMAN6E | JG Underfloor Stainless Steel 6 Port UFH Manifold | 3/4 | 1 | 6
JGUFHMAN7E | JG Underfloor Stainless Steel 7 Port UFH Manifold | 3/4 | 1 | 7
JGUFHMAN8E | JG Underfloor Stainless Steel 8 Port UFH Manifold | 3/4 | 1 | 8
JGUFHMAN9E | JG Underfloor Stainless Steel 9 Port UFH Manifold | 3/4 | 1 | 9

Application, usage et compatibilité
Application : Destiné uniquement aux systèmes de chauffage par le sol.
Objectif : Centraliser les réseaux de chauffage par le sol et distribuer l'eau chaude dans le système.
Compatibilité : Convient pour tuyaux multicouche, PERT et PEX.
Garantie : Garantie 2 ans.

Caractéristiques / spécifications techniques

• Matériau : Collecteur en acier inoxydable
• Comprend : Support mural pré-monté, dispositif d'isolation des vibrations, vannes à boisseau 1" en laiton rouge et bleu, purgeur d'air manuel intégré, robinet de vidange/remplissage
• Contrôle du débit : Indicateurs de débit réglables pré-assemblés sur la barre d'alimentation
• Connexions de retour : Vanne de commande intégrée avec capuchon de protection ; amovible pour recevoir une tête thermoélectrique de collecteur
• Raccords : Connexions compatibles Euroconus (raccords Euroconus vendus séparément)
• Usage prévu : Systèmes de chauffage par le sol uniquement
• Garantie : Garantie 2 ans
