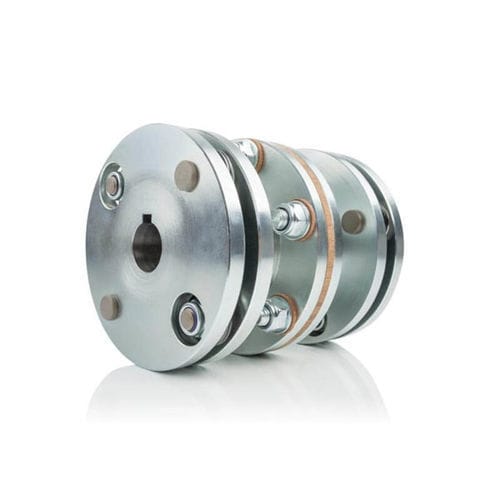

Accouplement rigide en torsion HKI 97-112

doubleà double articulationpour générateur

Idéal pour les couples élevés Pour les attaches avec un décalage accru (parallèle / axial) Sans jeu, résistant à la torsion, robuste et isolé Description Les accouplements métalliques à disques multiples HKI, isolés et résistants à la corrosion, compensent un désalignement parallèle accru jusqu'à ±1 mm et un désalignement axial accru jusqu'à ±2 mm, prolongeant ainsi la durée de vie des générateurs tachymétriques. Les accouplements à double articulation sont disponibles en option avec des possibilités de montage pour les grands diamètres d'alésage jusqu'à 40 mm et pour les arbres sans clavette (serrage) ou les arbres coniques. Données techniques Application de l'accouplement Compensation du désalignement axial Compensation du désalignement parallèle Isolation contre les courants existants dans les roulements/arbres Précision de montage Désalignement radial : jusqu'à ±1 mm / désalignement axial : jusqu'à ±2 mm Type d'accouplement Accouplement en acier inoxydable avec vis en plastique (isolé électriquement) Alésage côté entraînement max. Ø 40 mm avec rainure de clavette / cône : 20 mm ou 32 mm Alésage côté encodeur max. Ø 40 mm avec rainure de clavette / cône : 20 mm ou 32 mm Diamètre extérieur Ø 97 mm Résistance aux chocs 10 g (brièvement 100 g) Résistance aux vibrations 3 g (brièvement 20 g) Plage de température -40 °C à +110 °C
