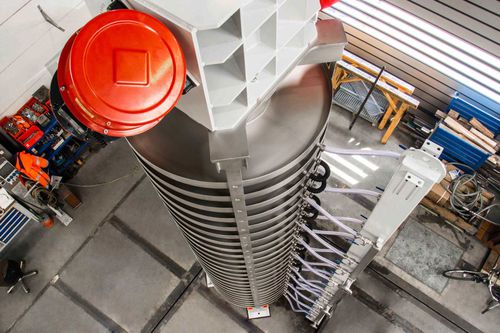

Convoyeur à bande

verticalen spiralede transport

Le refroidisseur hélicoïdal est une construction particulière de machine de convoyeur hélicoïdal qui permet lors du convoyage vertical sur la base de la technique de convoyage par vibrations un refroidissement simultané du chargement en vrac. La voie de convoyage passe sous une pente hélicoïdale dans un tube de tension. Les refroidisseurs hélicoïdaux combinent les avantages d’un convoyage vertical avec ménagement grâce à la technique de convoyage par vibr­ations sur le transporteur hélicoïdal et d’un traitement thermique simultané et peuvent fonctionner avec différents agents réfrigérants. Le convoyage s’effe­ctue au moyen du micro-mouvement reconnu dans la technique de convoyage par vibrations qui est adapté individuellement au cas d’application et au type de machine grâce à un ajustement de l’amplitude des vibrations, de la fréquence et de l’articulation (angle de projection). Les refroidisseurs hélicoïdaux sont disponibles tant pour les types de transmission thermiques de contact, convectifs que pour la combinaison de ces deux types. Lors de la transmission thermique par contact – sans contact direct entre l’agent réfrigérant et le produit – la conception du double fond conduit à une transmission thermique uniforme sur toute la largeur du rond. Le modèle de rond de refroidissement avec parois latérales circulaires soud­ées atteint un haut niveau de stabilité mécanique, pour laquelle la réduction normale des épaisseurs de tôle courante par la pression habituelle des ronds héli­coïdaux dans le rayon de courbure ne s’applique pas. L’alimentation en eau froide par le répartiteur d’eau froide est également fournie en adéquation avec le cas d’application.
