Appareil de levage à colonnes MDW

pour appareillagepour convoyeurpour convoyage

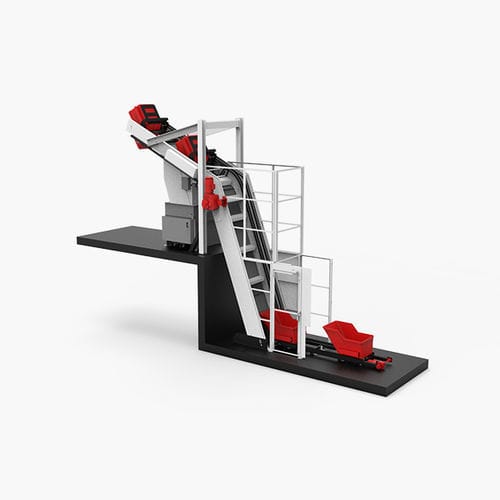

Les dispositifs de levage et de basculement de la série MDW étendent leur champ d'application au transport en pente et au basculement ultérieur. Au lieu d'un simple transport horizontal, cette série permet le levage et le déplacement simultanés via un convoyeur incliné. Au point final, soit le mouvement de basculement peut être initié jusqu'à 180°, soit le lot reste en position et est mis à quai, vidé, etc. Comme l'ensemble de la série MD, les modèles MDW sont conçus comme des unités à deux colonnes et offrent des capacités de charge allant jusqu'à 1 000 kg. En plus de la trajectoire inclinée du convoyeur, l'entrée et la sortie peuvent être conçues horizontalement pour créer un convoyeur de lots en Z. Lors du passage d'une trajectoire horizontale à une trajectoire inclinée, les chaînes sont déviées de l'angle souhaité et les rouleaux de guidage sont filetés en conséquence. Ces dispositifs permettent d'atteindre des longueurs de transport allant jusqu'à 12 mètres. Ces convoyeurs en Z sont particulièrement adaptés lorsque le point d'alimentation est plus profond et plus éloigné du point de déchargement ou si, par exemple, les conteneurs doivent être remplis de manière uniforme en les alimentant en plusieurs points. Comme toute la famille MD, les dispositifs MDW sont basés sur une conception à deux colonnes avec deux chaînes porteuses, qui tirent le dispositif de manutention de la charge dans des rails de guidage. Des chemins de came spéciaux permettent de faire basculer le dispositif de manutention de charge et donc de le vider au point final. La série MDW convient au transport de lots vers plusieurs points de distribution. De cette manière, le lot peut être soulevé via la machine ou le système, puis déplacé verticalement vers plusieurs points où le lot peut être déchargé.
