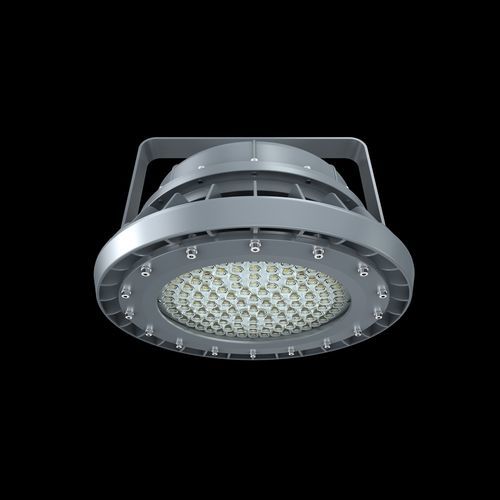

Plafonnier JN-HB-ATEX-BSeries3

à LEDpour l'industrieIP67

Brève description
Luminaire LED certifié ATEX pour installations en atmosphères explosives (Zones 1 et 2). Batterie de secours optionnelle (3 heures). Conçu pour les environnements industriels avec protection IP67, angles de faisceau multiples et large plage de températures de couleur.

Méthodes de fixation disponibles

• Montage plafond
• Montage mural
• Suspension par crochet
• Suspension sur mât
• Montage plafond en ouvrant le boîtier du driver LED
• Montage sur bras en ouvrant le boîtier du driver LED
• Montage sur fût (stanchion)

Spécifications produit (tableau)
Product SKU: JN-HB-ATEX-BSeries3 (100W)
Consommation: 100 W
Tension d'entrée: 200-250V AC (Zone 1,2); 120-277 / 277-480 VAC (Amérique du Nord)
Fréquence d'entrée: 50/60 Hz
Couleur de la lumière: 2200K–7000K
Type LED: SMD
Flux lumineux total: 14 000 lm
Efficacité lumineuse (lm/W): 140 lm/W
Facteur de puissance: >0,95
Indice de choc IK: IK08 (verre)
Couleur du boîtier: Gris
Matériau du boîtier: Aluminium sans cuivre
Garantie (années): 5
Indice de protection: IP67
Indice de rendu des couleurs: >70
Angle de faisceau (°): 30°, 60°, 90°, 120°
Possibilité de gradation: 0-10V
Norme ATEX: II 2 G Ex eb mb IIC T6...T4 Gb II 2 D Ex tb IIIC T80°C...T100°C Db II 3 G Ex ec IIC T6...T3 Gc II 2 D Ex tb IIIC T85℃...T103℃ Db
Norme IECEx: Ex eb mb IIC T6...T4 Gb Ex tb IIIC T80°C...T100°C Db Ex ec IIC T6...T3 Gc Ex tb IIIC T85°C...T100°C Db
Norme UL: Class I, Division 2, Groups A, B, C, D / Class II, Division 1, Groups E, F, G / Class II, Division 2, Groups F, G / Class III
Norme Retilap: Esquema 5 RETILAP
Autres normes: UL1598, UL1598A, UL924, ETL, DLC, ABS, NSF, CB
Forme du luminaire: Rond
Hauteur (mm): 176 mm
Largeur (mm): 270 mm
Longueur (mm): 370 mm
Poids net (kg): 8,2 kg
Classe de température: T6
Groupe gaz: IIC
Type de protection: Ex eb mb
Classification de zone: Zone 1 & 2
IK avec grillage: IK10 (avec protection grillagée)
Plage de température de fonctionnement: -20°C à +45°C
Humidité de fonctionnement: 10–95% HR
Durée de vie (heures): 80 000 heures

Emballage et expédition (résumé)
Dimensions produit (mm): 176×270×370 mm
Poids net (kg): 8,2 kg
Dimensions carton d'export (mm): 480×460×265 mm
Produits par carton: 1
Poids brut carton d'export (kg): 10,5 kg

Caractéristiques techniques

• Product SKU: JN-HB-ATEX-BSeries3 (100W)
• Puissance: 100 W
• Flux lumineux: 14 000 lm
• Efficacité: 140 lm/W
• Tension: 200-250V AC (Zone 1,2); 120-277 / 277-480 VAC (Amérique du Nord)
• Fréquence: 50/60 Hz
• Type LED: SMD
• Angles de faisceau: 30°, 60°, 90°, 120°
• Plage de température de couleur: 2200K–7000K
• IRC: >70
• Gradation: 0–10V
• Facteur de puissance: >0,95
• Indice IP: IP67
• Indice IK: IK08 (verre); IK10 avec grillage
• Boîtier: Aluminium sans cuivre, gris
• Forme: Rond; dimensions: H176 × W270 × L370 mm
• Poids net: 8,2 kg
• Température de fonctionnement: -20°C à +45°C
• Humidité: 10–95% HR
• Durée de vie: 80 000 heures
• Certifications/normes: ATEX, IECEx, classifications UL (détaillées ci‑dessus), Esquema 5 RETILAP, UL1598/1598A/924, ETL, DLC, ABS, NSF, CB
• Garantie: 5 ans
