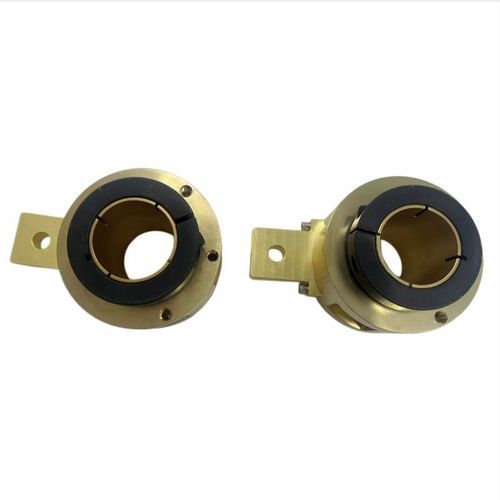

Collecteur tournant avec alésage DHK050

avec passage au centrepour robotspour applications de soudage

Description courte :
DHK050-1-450A anneau collecteur traversant haute intensité pour alimentation de robots de soudage.

Présentation du produit :
Cet anneau collecteur traversant robuste, muni d'un alésage interne de 50 mm, est conçu pour la transmission de puissance rotative dans des systèmes automatisés de soudage robotisé. La conception monophasée prend en charge un courant continu de 450 A pour une rotation 360° sans entrave, évitant l'enroulement des câbles et les coupures intermittentes dues aux mouvements répétés du bras robotisé. Le corps principal est en cuivre H62, équipé d'une bague de verrouillage en acier renforcé pour une fixation anti-vibration. Les contacts en métal précieux maintiennent la variation de résistance dynamique < 10 mΩ pour stabiliser la sortie de puissance. Classement jusqu'à 6 rpm et protection IP51 adaptées aux ateliers de soudage. Possibilités de personnalisation de la structure et du montage pour contraintes d'installation spécifiques.

Avantages concurrentiels clés :

• 1. Alimentation stable 450 A
  La configuration à canal unique accepte les sources de courant AC/DC pour la soudure et réduit les fluctuations d'arc lors de soudures continues.
• 2. Bague de verrouillage en acier pour fixation anti-vibration
  La bague renforcée assure un serrage puissant pour prévenir le désaxage et le faux contact lors de rotations lentes et prolongées.
• 3. Système de contacts en métal précieux à faible dérive
  Les contacts résistants à l'ablation d'arc et à l'oxydation limitent la dérive de résistance sur de longs cycles, réduisant les temps d'arrêt imprévus.
• 4. Corps en cuivre H62 pour dissipation thermique efficace
  Le cuivre H62 offre une conductivité électrique et une dissipation thermique élevées pour éviter la surchauffe sous fortes charges continues.
• 5. Résistance aux conditions industrielles
  Plage de fonctionnement de -30°C à +80°C, humidité ambiante < 70% HR ; protection IP51 contre les poussières fines et projections légères ; 6 rpm adapté aux positionneurs de soudage basse vitesse.
• 6. Alésage traversant généreux de 50 mm
  Le grand alésage central facilite le passage des câbles et conduits dans les bras robotisés pour un assemblage sur site simplifié.

Scénarios d'application courants :

• Alimentation principale des articulations de robots de soudage multiaxes
• Transmission de puissance pour positionneurs rotatifs de soudage basse vitesse
• Alimentation rotative pour dispositifs de serrage rotatifs sur lignes de production de soudage automatisées
• Raccordement d'alimentation sur plateaux tournants et manipulateurs dans postes de soudage lourds

Contrôle qualité & personnalisation :
Chaque anneau collecteur subit des tests de cyclage sous charge, contrôles de résistance dynamique, essais de tenue diélectrique et évaluations d'endurance en rotation avant livraison. Options de personnalisation disponibles pour dimensions de bague, schémas de perçage et améliorations d'étanchéité pour environnements plus sévères.

Caractéristiques techniques :

• Modèle : DHK050
• Alésage (diamètre intérieur) : 50 mm
• Circuits : 1
• Courant nominal : 450 A
• Compatibilité tension : 0~380 V AC/DC
• Matériau corps principal : cuivre H62
• Bague de verrouillage : bague en acier renforcé (anti-vibration)
• Type de contact : contacts en métal précieux
• Variation de résistance dynamique : < 10 mΩ
• Vitesse maximale de rotation : 6 rpm (basse vitesse)
• Indice de protection : IP51
• Plage de température d'utilisation : -30°C à +80°C
• Humidité ambiante maximale : < 70% HR
• Applications typiques : bras de soudage robotisés, positionneurs de soudage, dispositifs rotatifs, plateaux tournants pour manipulateurs de soudage
• Personnalisation : modifications structurelles et de montage prises en charge
