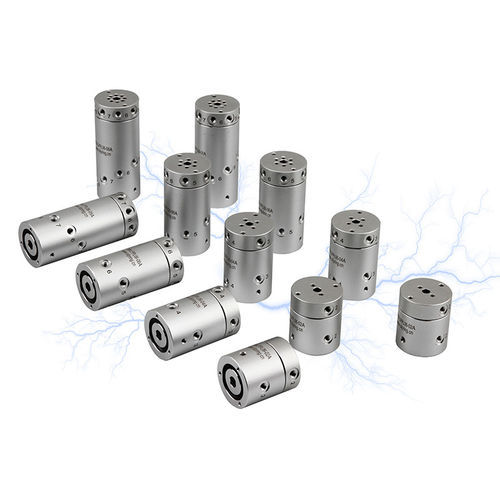

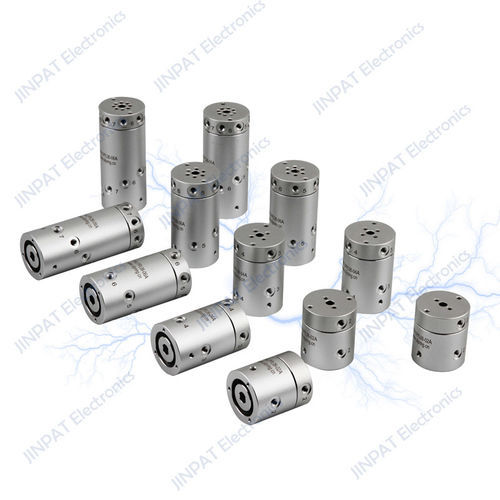

Raccord tournant pour vapeur LPPA series

pour le videpour air comprimépour eau

Présentation du produit Le raccord rotatif pneumatique peut effectuer une rotation de 360 degrés. Le fluide comprend des gaz inertes tels que l'air comprimé, la vapeur, le vide, l'azote, l'hydrogène et d'autres fluides similaires. Il peut intégrer des bagues collectrices électriques pour transmettre des signaux d'alimentation et de commande. La surface d'étanchéité et la bague d'étanchéité sont fabriquées dans des matériaux spéciaux offrant une résistance à l'usure, une longue durée de vie, une résistance à la corrosion et une absence de fuite. Les raccords rotatifs permettent au fluide de passer d'une partie stationnaire à une partie rotative, ce qui permet une transmission continue sûre et fiable du fluide pendant la rotation. Sommaire du fabricant JINPAT Electronics propose une gamme de raccords rotatifs standard et personnalisables pour s'adapter à différents types de fluides, vitesses, pressions, nombres de canaux et diamètres de canaux. Les produits utilisent des matériaux et des processus d'étanchéité avancés pour garantir une étanchéité intacte et une rotation en douceur. Une grande capacité de production et des systèmes d'inspection garantissent la qualité et la livraison dans les délais. Des solutions personnalisées et des conceptions électriques-électropneumatiques intégrées sont disponibles pour répondre aux besoins de transmission mixte (fluide/gaz + puissance/signaux). Caractéristiques

• Milieux compatibles : air comprimé, azote et autres gaz inertes ; convient à l'air, au vide, à la vapeur et autres milieux similaires.
• Petite taille, poids léger, faible couple.
• Options d'intégration : transmission de puissance, signaux de commutation, Ethernet, USB, bus industriel, capteurs et autres signaux.
• Paramètres de joints personnalisables, options de bagues collectrices intégrées, diamètres de joints et de tuyaux.
• Matériaux d'étanchéité et construction conçus pour résister à l'usure et à la corrosion et pour une longue durée de vie sans fuite.

Configurations optionnelles

• Diamètre intérieur et diamètre extérieur
• Nombre de circuits
• Courant et tension nominaux
• Longueur des fils
• Matériau et couleur du boîtier
• Niveau de protection (IP)
• Signal et puissance transmis séparément ou en combinaison

Points forts techniques rapides Nombre de circuits : 2 / 4 / 6 / 8 / 10 / 12 Courant : 2 A par circuit ou plus Résistance d'isolation : ≥500 VAC @ 50 Hz Longueur du câble : 250 mm (en option) Tension nominale : 240 VAC/DC Rotation : 360 degrés en continu Joints rotatifs pneumatiques standardLM - Modèles (tableau extrait) Code du modèle | Passages (gaz/débit) | Type de fluide | Taille | Filetage du joint | Orifice de débit LPPA-LM0101 | 1 entrée 1 sortie | Air, Vide | Φ40*Φ6*41 | M5 | Φ3 LPPA-LM0201 | 2 in 2 out | Air, Vide | Φ40*Φ6*50 | M5 | Φ3 LPPA-LM0401 | 4 entrées 4 sorties | Air, Vide | Φ40*Φ6*68 | M5 | Φ3 LPPA-LM0601 | 6 in 6 out | Air, Vide | Φ40*Φ6*86 | M5 | Φ3 LPPA-LM0801 | 8 in 8 out | Air, Vide | Φ40*Φ6*104 | M5 | Φ3 LPPA-LM1001 | 10 in 10 out | Air, Vide | Φ40*Φ6*123 | M5 | Φ3 LPPA-LM1201 | 12 in 12 out | Air, Vide | Φ40*Φ6*156 | M5 | Φ3 LPPA-LM1601 | 16 in 16 out | Air, Vide | Φ40*Φ6*201 | M5 | Φ3 LPPA-LM2401 | 24 in 24 out | Air, Vide | Φ40*Φ6*307 | M5 | Φ3 Joints tournants électropneumatiques L.M. avec bague collectrice - Modèles (extrait) Code du modèle | Passages | Médium | Taille | Filetage du joint | Orifice d'écoulement | Circuits de puissance LPPA-LM0101-0602 | 1 entrée 1 sortie | Air, Vide | Φ40*Φ6*60.6 | M5 | Φ3 | 6 * 2A LPPA-LM0101-1202 | 1 entrée 1 sortie | Air, Vide | Φ40*Φ6*68.4 | M5 | Φ3 | 12 * 2A LPPA-LM0101-1802 | 1 entrée 1 sortie | Air, Vide | Φ40*Φ6*74.9 | M5 | Φ3 | 18 * 2A LPPA-LM0101-2402 | 1 entrée 1 sortie | Air, Vide | Φ40*Φ6*84.3 | M5 | Φ3 | 24 * 2A LPPA-LM0201-0602 | 2 entrées 2 sorties | Air, Vide | Φ40*Φ6*69.6 | M5 | Φ3 | 6 * 2A LPPA-LM0201-1202 | 2 entrées 2 sorties | Air, Vide | Φ40*Φ6*77.4 | M5 | Φ3 | 12 * 2A ... (d'autres variantes de modèles électropneumatiques sont disponibles avec des circuits 6/12/18/24 et des tailles correspondantes) Joints tournants pneumatiques à alésage traversant (φ15-φ150) - Modèles sélectionnés Code du modèle | Nombre de circuits | Fluide | Diamètre d'alésage | Pression de service maximale | Vitesse de rotation | Type de connecteur | Taille | Couple | Durée de vie prévue | Délai de livraison LPPL015-08A | 8 | Air comprimé | Alésage 15 | 0-1 MPa | 0-500 rpm | G1/4 | φ15*φ135*265 | ≤10 N-m | ≥20 millions | 3-4 semaines LPPL025-02A | 2 | Air comprimé | Alésage 25 | 0-0.6 MPa | 0-20 rpm | G3/8 | φ25*φ98*116 | ≤5 N-m | ≥20 millions | 3-4 semaines LPPL040-02A | 2 | Air comprimé | Alésage 40 | 0-0.6 MPa | 0-5 rpm | G1/8 | φ40*φ119*94.2 | ≤8 N-m | ≥20 millions | 3-4 semaines LPPL060-01A | 1 | Air comprimé | Alésage 60 | 0-1 MPa | 0-1 rpm | G3/4 | φ60*φ216*126 | ≤10 N-m | ≥20 millions | 4-5 semaines LPPL090-02A, LPPL120-02A, LPPL150-01A etc. - Les modèles à alésage plus large avec des diamètres d'alésage, des pressions, des vitesses et des couples plus élevés sont répertoriés dans les tableaux de produits. Joints tournants hydrauliques - Modèles sélectionnés Code du modèle | Nombre de circuits | Fluide | Diamètre d'alésage | Pression de service maximale | Vitesse de rotation | Type de connecteur | Taille | Couple | Durée de vie prévue | Délai de livraison LPPL000-02L | 2 | Eau | / | 0-0.5 MPa | 0-120 rpm | G1/4, M6 | φ67*100 | ≤80 N-m | ≥10 millions | 4-5 semaines LPPG014-02L | 2 | Huile hydraulique | Alésage 14 | 0-25 MPa | 0-10 rpm | G1/2 | φ112*φ14*149 | ≤200 N-m | ≥10 millions | 4-5 semaines LPPG018-04L | 4 | Huile hydraulique | Alésage 18 | 0-25 MPa | 0-25 rpm | G1/2 | φ135*φ18*232 | ≤200 N-m | ≥10 millions | 4-5 semaines Bagues collectrices intégrées électriques et pneumatiques - Exemples Les codes de modèles combinés montrent des passages pneumatiques intégrés avec des capsules ou d'autres types de bagues collectrices ; les exemples de codes et de configurations comprennent des circuits multiples pour l'alimentation (par exemple 6*2A, 12*2A, 18*2A, 24*2A), diverses tailles d'alésage et dimensions extérieures ; les vitesses de rotation et les pressions nominales suivent les familles pneumatiques/hydrauliques ci-dessus. Les tableaux détaillés des modèles présentent les données de configuration complètes pour chaque code. Notes Les tableaux ci-dessus sont des extraits représentatifs des tableaux de produits figurant sur la page. De nombreuses autres variantes de modèles et des tableaux dimensionnels/détaillés complets sont fournis, couvrant les modèles pneumatiques standard, électropneumatiques (avec bague collectrice à capsule), les conceptions à passage intégral, les unions hydrauliques et les unités électropneumatiques intégrées. Pour la mise en œuvre et la sélection, il convient de tenir compte du type de fluide, du nombre de passages, de la taille de l'alésage, du courant/de la tension requis, de la longueur du fil et des types de connecteurs. caractéristiques / spécifications techniques

• Rotation continue : 360°
• Milieux pris en charge : air comprimé, vide, vapeur, azote, hydrogène et autres gaz inertes ; huile hydraulique et eau dans les modèles hydrauliques
• Nombre de circuits (électriques) : plages typiques de 2 à 24 circuits selon le modèle et l'intégration
• Courant par circuit (typique) : 2 A ou plus (configurable)
• Tension : jusqu'à 240 VAC/DC (typique)
• Résistance à l'isolation : ≥500 VAC @ 50 Hz
• Longueur du fil (standard) : 250 mm (longueurs optionnelles disponibles)
• Dimensions d'alésage/extérieures : options multiples de φ15 à φ150 (conceptions à alésage traversant) et dimensions extérieures plus importantes pour les unités à passages multiples
• Pressions de service maximales : unités pneumatiques typiquement 0-0,6/1 MPa ; certaines unités hydrauliques jusqu'à 25 MPa (en fonction du modèle)
• Vitesse de rotation : en fonction du modèle (exemples : 0-500 tr/min pour les petits modèles pneumatiques à passage intégral ; 0-1 tr/min pour les grands modèles à rotation lente ; jusqu'à 120 tr/min pour certains types hydrauliques)
• Couple : va de ≤5 N-m (petits modèles) à ≤200 N-m (modèles hydrauliques lourds)
• La durée de vie mécanique attendue : typiquement ≥10-20 millions de tours selon le modèle et l'application
• Options d'intégration : bagues collectrices électriques (puissance & signal), Ethernet, USB, bus industriel, capteurs, intégration de bagues collectrices à capsule et combinaisons personnalisées
