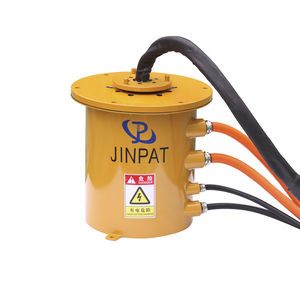

Collecteur tournant électrique LPA000-02120-01PE

à colonnepour l'industrie pétrolièrepour plate-forme pétrolière

Aperçu

La bague collectrice LPA000-02120-01PE de la Série Large Volume est une interface électrique rotative haute puissance et fort courant conçue pour les tiges de forage sur plateformes pétrolières. Elle assure une transmission haute tension 360° fiable dans un format compact, montée verticalement, avec un niveau élevé d'étanchéité et une conception antidéflagrante. Le système de contact utilise du cuivre-graphite (balais carbone) et le boîtier est réalisé en inox 316 / 42CrMo. Le produit est couvert par un brevet chinois et peut être retourné à l'usine pour maintenance si nécessaire.

Importance

• Rehausse le standard technologique des bagues collectrices pour l'équipement minier et de forage pétrolier.
• Validée par des essais de haute pression d'étanchéité pour améliorer la fiabilité d'étanchéité des câbles en environnement exigeant.
• Apporte une solution opérationnelle pour la transmission électrique sur systèmes de forage électrique.

Percée technique

• Permet une transmission haute tension rotative 360° fiable dans une structure compacte.
• Élimine les problèmes d'étanchéité liés aux passages de câbles à travers le tube de forage.
• Intègre des caractéristiques antidéflagrantes adaptées aux environnements dangereux.

Données électriques et mécaniques

• Tension nominale : 2000VAC
• Tenue diélectrique / résistance à la compression : 6000VAC @ 50Hz
• Vitesse de travail : 200 tr/min
• Courant nominal : 2 × 120 A (à 2000VAC)
• Installation : Montage vertical
• Résistance d'isolement : 1000 MΩ @ 1000 VDC
• Matériau de contact : Cuivre-graphite
• Boîtier : Acier inoxydable 316 / 42CrMo
• Étanchéité : testé à 69 MPa
• Température de fonctionnement : -20°C à +65°C
• Humidité de fonctionnement : ≥95% HR
• Application : Tubes/ tiges de forage pétrolier

Caractéristiques / spécifications techniques

• Modèle / Série : Large Volume Series
• Conception : Bague collectrice à balais carbone avec boîtier en acier haute résistance et caractéristiques antidéflagrantes
• Tension nominale : 2000VAC
• Tenue diélectrique : 6000VAC @ 50Hz
• Courant nominal : 2 × 120A (2000VAC)
• Vitesse de fonctionnement : 200 tr/min
• Matériau de contact : Cuivre-graphite
• Résistance d'isolement : 1000 MΩ @ 1000 VDC
• Matériau du boîtier : Acier inoxydable 316 / 42CrMo
• Capacité d'étanchéité : testé à 69 MPa
• Plage de température d'utilisation : -20°C à +65°C
• Humidité d'utilisation : ≥95% HR
• Usage prévu : Forage pétrolier (tiges / tubes de forage)

Maintenance et certification

• Conception protégée par brevet chinois.
• Possibilité de retour usine pour inspection et maintenance si nécessaire.
