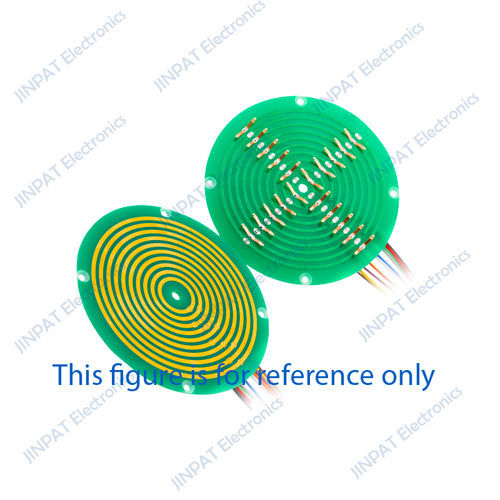

Collecteur tournant électrique LPKS005-0405

type pancakeultraplaten fibre de verre

Présentation

Le LPKS005-0405 est un anneau collecteur de type pancake compact et de faible hauteur conçu pour transférer puissance et données entre une structure fixe et une structure tournante en rotation continue. Sa forme pancake limite l'encombrement axial, adaptée aux applications à faible hauteur d'installation. Il utilise une technologie à brosse fibre pour un fonctionnement sans maintenance et une architecture modulaire pour des options configurables.

Principales caractéristiques

• Transmet des lignes de contrôle, de données et de puissance.
• Technologie à brosse fibre pour un fonctionnement sans maintenance (aucune lubrification requise).
• Conception modulaire permettant des configurations standard et personnalisées.
• Paramètres personnalisables pour répondre aux exigences spécifiques d'application.

Table technique (résumé)

• Circuits : 4 au total.
• Courant par circuit : 4 × 5 A.
• Vitesse de fonctionnement : 0–100 tr/min.
• Diamètre intérieur : Ø5,0 mm.
• Tension nominale : 240 V.
• Matériau de contact : Métal précieux.
• Rigidité diélectrique : 300 VAC à 50 Hz.
• Matériau du boîtier : FR-4.
• Résistance d'isolement : ≥ 300 MΩ à 300 VDC.
• Longueur des fils : Stator 300 mm ; Rotor 300 mm.
• Température de fonctionnement : -20 °C à +60 °C.
• Humidité de service : ≤ 60 % HR.
• Remarque : P = power (alimentation), S = signal.

Options / personnalisation

• Personnalisation du diamètre intérieur et du diamètre extérieur.
• Nombre de circuits configurable.
• Personnalisation des courants et tensions par circuit.
• Longueur des fils, matériau et couleur des connecteurs configurables.
• Choix du boîtier et du degré de protection.
• Capacité de transmettre à la fois signaux et puissance.

Caractéristiques / spécifications techniques

• Modèle : LPKS005-0405 (anneau collecteur pancake, format faible hauteur).
• Nombre de circuits : 4.
• Courant nominal : 4 × 5 A (5 A par circuit).
• Tension nominale : 240 V.
• Diamètre intérieur : Ø5,0 mm.
• Dimension globale : φ60 × 7 mm.
• Vitesse maximale de fonctionnement : 100 tr/min.
• Matériau de contact : Contacts en métal précieux.
• Rigidité diélectrique : 300 VAC à 50 Hz.
• Résistance d'isolement : ≥ 300 MΩ à 300 VDC.
• Matériau du boîtier : FR-4 (matériau PCB).
• Fils : Stator 300 mm, Rotor 300 mm.
• Plage de température : -20 °C à +60 °C.
• Humidité de fonctionnement : ≤ 60 % HR.
• Remarques : P = power, S = signal. Options modulaires et personnalisées disponibles (diamètres, circuits, courant/tension, longueur/matériau/couleur des fils, boîtier, degré de protection).
