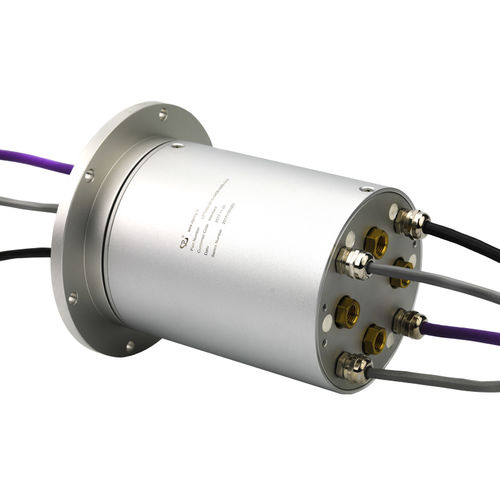

Collecteur tournant électropneumatique LPT000-0415-0406-04S-04A
à arbre pleinpour applications industriellesen aluminium anodisé

collecteur tournant électropneumatique
collecteur tournant électropneumatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
électropneumatique
Construction
à arbre plein
Applications
pour applications industrielles
Matériau
en aluminium anodisé
Autre caractéristique
IP54
Vitesse de rotation

Min: 0 rpm (0 rad.min-1)

Max: 50 rpm (314 rad.min-1)

Courant

Min: 2 A

Max: 15 A

Tension

24 V

Nombre de canaux

Min: 1 unit

Max: 12 unit

Description

Numéro de pièce : LPT000-0415-0406-046-04S-04A fr.delaval.nl : Une bague collectrice à arbre plein intégrée avec articulation rotative pneumatique pour servo-système Spécifications ● Partie électrique Circuits : 4 circuits * 2A, 4 circuits* 15A, 4 circuits * Signal Tension de fonctionnement : 24VDC Force diélectrique : ≥1000VAC@50Hz(Current) ; ≥500VAC@50Hz(signal) Isolation : 500MΩ@500VDC(Current) ; 300MΩ@300VDC(Signal) Bruit électrique : ≤70mΩ (50 tr/min) Vitesse de travail : 0~30/50rpm Contact : Métal Précieux Logement : Alliage d'aluminium Taille du fil : (0,3 mm²) Câble blindé à paire torsadée bifilaire, CC-Link (3x20AWG) SAVAFLEX-1000 4*2,5 mm² (0,3mm²) Longueur du câble : Fil du stator : 2000mm ; Fil du rotor : 2000mm Température : -10°C~+70°C Humidité : ≤60%RH Degré de protection : IP54 ● Joint rotatif pneumatique Canaux : 4 Pression de service : 0.1MPa Moyen : Air comprimé Calibre de connexion : Rc 1/4 Couple de fonctionnement : ≤0.5N.m Diamètre du tuyau : φ6mm La bague collectrice JINPAT pour servomécanisme est utilisée sur le servosystème pour mesurer la position réelle du système mécanique par rapport à l'entrée de commande. Pour l'appareil, le schéma électrique interne et le blindage spécial en construction modulaire constituent une solution complète pour l'interférence du signal de l'encodeur. Il peut intégrer la transmission de différents signaux. L'intégration du joint rotatif gaz/liquide est prise en charge. Caractéristiques ◆ Pas d'interférence (signal codeur) ◆ Transmettre des signaux variés : Signal codeur, signal de commande/ CANBus/ Profibus, Profinet, etc ◆ Courant et transmission du signal stables ◆ Conception modulaire en schéma électrique interne et blindage spécial ◆ Pouvoir s'intégrer dans un joint rotatif gaz/liquide ◆ Isolation entre les anneaux : ≥ 45dB Avantages ◆ Solution sur mesure ◆ Longue durée de vie Application Équipement militaire Installation d'essai Système de contrôle automatique

---
