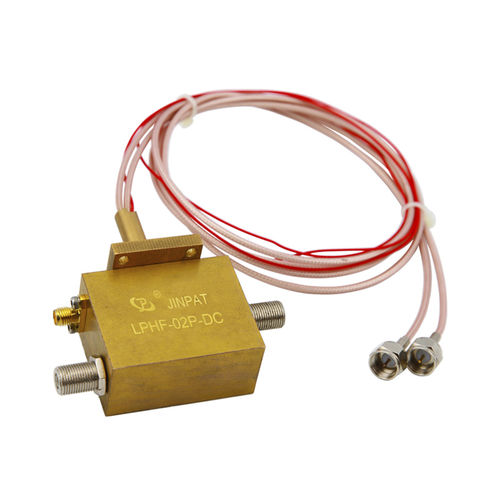

Collecteur tournant de transmission de signaux LPHF-02P-DC
pour antenne radarcompact

collecteur tournant de transmission de signaux
collecteur tournant de transmission de signaux
collecteur tournant de transmission de signaux
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de transmission de signaux
Applications
pour antenne radar
Autre caractéristique
compact
Tension

48 V

Min: 24 V

Courant primaire

Max: 3 A

Min: 1 A

Vitesse de rotation

Max: 60 rpm
(377 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Nombre de canaux

Max: 3 unit

Min: 1 unit

Description

Numéro de pièce : LPHF-02P-DC Spécifications Canaux : Canal 1/ Canal 2 Canal 3 Fréquence de travail : DC-2. 2GHz DC ROS, max : 2,0 Variation du ROS : 0.25 Perte d'insertion, max : 2,5 dB (valeur typique 1,0 dB) Variation de la perte d'insertion : 0.25 dB Isolation, min : 30 dB (valeur typique 1,0 dB) Puissance de crête, max : 500 W Puissance moyenne, max : 5 W Courant : 1.0A 3.0A Tension : 0-24VDC 0-48VDC 0-48VDC Type de connecteur : F (75Ω) SMA Vitesse de travail, max : 60 tr/min Température de fonctionnement : -20~++80℃ Température de stockage : -30~++85℃ Vie : 2 millions de tours

---
