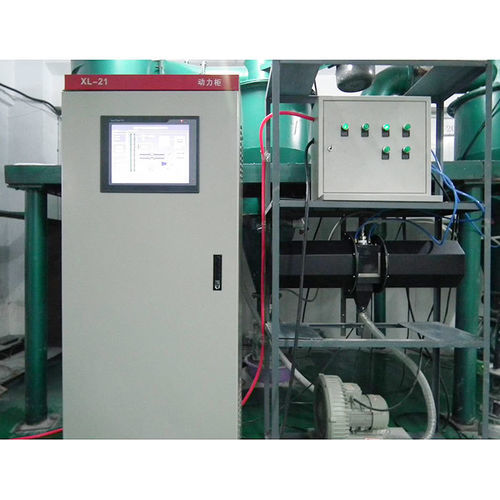

Granulomètre par diffraction laser

par analyse d'images dynamiquepar analyse d'images dynamiquepour le contrôle qualité

Présentation
Winner propose des solutions modulaires d'analyse en ligne de la taille des particules couvrant de 0,1 μm à 10000 μm. Le système fournit des données continues et en temps réel sur la granulométrie et la morphologie pour le contrôle des procédés et la qualité produit dans des secteurs industriels tels que les granulats, les boues, le ciment, le sable manufacturé, les engrais et les matériaux pour batteries.

Applications

• Granulats de sable et de gravier
• Boues minérales et boues métalliques, boues industrielles
• Production de ciment et ciment fini
• Sable manufacturé
• Granulés d'engrais et usines d'engrais
• Poudre micro de laitier
• Charbon/charbon pulvérisé, matériaux pour batteries, micro-poudres métalliques

Modules et paramètres clés
Winner 1702
Plage de mesure : 0,1–500 μm
Applications typiques : ciment, poudre de laitier, poudre de charbon, matériaux pour batteries
Description : Analyseur de taille de particules laser en ligne optimisé pour poudres sèches et fines

Winner 2602
Plage de mesure : 30–3000 μm
Applications typiques : boues minérales, boues métalliques, boues industrielles
Description : Analyseur de taille de particules en ligne par imagerie en milieu humide

Winner 2701
Plage de mesure : 10–300 mm
Applications typiques : granulats de sable et gravier, concassage minier
Description : Analyseur en ligne par imagerie conçu pour particules volumineuses et anguleuses

Winner 2702
Plage de mesure : 50–10000 μm
Applications typiques : sable manufacturé, granulés d'engrais, grains
Description : Analyseur en ligne par imagerie pour particules de grande taille (sec)

Principes techniques

• Diffraction laser (Winner 1702) : basé sur les théories de Fraunhofer et Mie ; distribution granulométrique obtenue par inversion spectrale de la lumière diffusée. Chemin optique de Fourier convergent breveté réduisant la consommation d'énergie d'environ 30 % et supportant le partage cloud.
• Analyse d'image (Winner 2602 / 2701 / 2702) : imagerie directe capturant la morphologie réelle des particules avec des caméras industrielles à haute fréquence ; fournit des données multidimensionnelles incluant la sphéricité et le rapport d'aspect.

Avantages

• Analyse d'image : mesure directe de la forme et de la taille sans recours à des modèles mathématiques indirects ; utile là où le contrôle de la morphologie est critique.
• Diffraction laser : surveillance en ligne rapide et à haute fréquence, grande précision et répétabilité (erreur de répétabilité D50 < 3 %).
• Conception autonettoyante : fenêtre d'échantillonnage brevetée réduisant la fréquence de maintenance.

Exemples d'implantation

• Lignes de ciment fini en cimenterie
• Production de micro-poudre métallique (y compris zones antidéflagrantes)
• Surveillance du charbon pulvérisé en centrale électrique
• Production de micro-poudre de laitier
• Cimenteries à 2 lignes
• Production de sable manufacturé
• Usines d'engrais
• Sites de production de ciment en général

Service et support

• Plateforme cloud : état des appareils en temps réel et accès aux données à distance.
• Solutions personnalisées : modules d'échantillonnage, de dispersion et de retour des matériaux adaptés aux besoins de la ligne de production.

Spécifications techniques

• Couverture globale : 0,1 μm à 300 mm via modules combinés
• Winner 1702 plage : 0,1–500 μm (diffraction laser pour poudres sèches fines)
• Winner 2602 plage : 30–3000 μm (analyseur par imagerie en milieu humide)
• Winner 2701 plage : 10–300 mm (analyseur par imagerie pour particules volumineuses)
• Winner 2702 plage : 50–10000 μm (analyseur par imagerie sec pour grandes particules)
• Résolution diffraction laser : niveau leader ; erreur de répétabilité D50 < 3 %
• Analyse d'image : paramètres morphologiques (sphéricité, rapport d'aspect, circularité)
• Chemin optique de Fourier convergent breveté (réduction de consommation ≈ 30 %)
• Fenêtre d'échantillonnage autonettoyante brevetée pour allonger les intervalles de maintenance
• Prise en charge du partage de données cloud et de la surveillance à distance
