Granulomètre par diffraction laser Winner Industrial Online Particle Size Monitoring System

par analyse d'images dynamiquede processpour le contrôle qualité

Présentation du produit
Jinan Winner propose des solutions d'analyse en ligne couvrant l'ensemble de la plage granulométrique pour répondre aux besoins de divers secteurs. Le système mesure en continu la taille des particules en temps réel pour garantir la qualité et la constance des produits. Applications typiques : granulats sable et gravier, boues, ciment, sable manufacturé, engrais, matériaux pour batteries et traitement des minéraux.

Caractéristiques clés
Plage de mesure : 0,1 μm – 300 mm (couverture système).
Principes de mesure : diffraction laser et analyse d'image haute vitesse.
Modes d'exploitation : laser à sec, image humide, image à sec pour grosses particules.

Modules et paramètres techniques
Module : Winner 1702
Plage : 0,1–500 μm
Applications : ciment, poudre de laitier, poudre de charbon, matériaux de batterie
Remarque : analyseur en ligne à diffraction laser pour poudres sèches fines.

Module : Winner 2602
Plage : 30–3000 μm
Applications : boues minérales, boues métalliques, boues visqueuses
Remarque : analyseur granulométrique en ligne par image en milieu humide.

Module : Winner 2701
Plage : 10–300 mm
Applications : granulats sable et gravier, concassage minier
Remarque : analyseur en ligne par imagerie pour grosses particules et fragments.

Module : Winner 2702
Plage : 50–10000 μm
Applications : sable manufacturé, granules d'engrais, grains
Remarque : analyseur en ligne par image à sec pour grandes particules.

Principes techniques

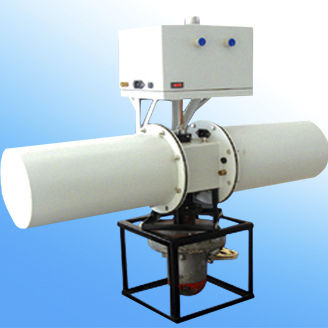

Diffraction laser (Winner 1702) : basé sur les théories de Mie et Fraunhofer, la distribution granulométrique est obtenue par inversion du spectre de la lumière diffusée. Le chemin optique convergent breveté réduit la consommation énergétique et prend en charge le partage cloud des données.

Analyse d'image (Winner 2602 / Winner 2701 / Winner 2702) : capture directe de la morphologie vraie des particules avec une caméra industrielle à haute fréquence d'images. Fournit des paramètres morphologiques tels que sphéricité et rapport d'aspect. Fenêtre d'échantillonnage auto-nettoyante pour réduire la maintenance.

Avantages

• Analyse d'image : mesure directe de la morphologie, grande fiabilité des données ; fournit sphéricité, rapport d'aspect et circularité pour les procédés nécessitant un contrôle de la forme.
• Diffraction laser : surveillance en temps réel, rapide et précise avec une bonne répétabilité (erreur de répétabilité D50 < 3%).

Exemples de sites d'installation

• Usine de ciment : ciment fini
• Poudre métallique micronisée (options antidéflagrantes)
• Centrale électrique : charbon pulvérisé
• Poudre de laitier micronisée
• Usines de ciment à deux lignes
• Traitement du sable manufacturé
• Usine d'engrais
• Lignes de concassage minier

Service et support
Winner Cloud : surveillance en temps réel de l'état de l'appareil et récupération distante des données. Solutions personnalisées pour l'échantillonnage, la dispersion et le retour des matériaux adaptées à la ligne de production.

Caractéristiques techniques

• Nom du produit : Winner Industrial Online Particle Size Monitoring System
• Marque : Winner
• Plage de mesure globale : 0,1 μm – 300 mm (couverture système)
• Modules disponibles : Winner 1702 (diffraction laser, 0,1–500 μm), Winner 2602 (image humide, 30–3000 μm), Winner 2701 (par imagerie, 10–300 mm), Winner 2702 (image à sec, 50–10000 μm)
• Applications : ciment, poudre de laitier, poudre de charbon, matériaux de batterie, boues minérales, boues métalliques, granulats sable et gravier, sable manufacturé, granules d'engrais, grains, concassage minier
• Méthodes de mesure : diffraction laser (Mie/Fraunhofer) et analyse d'image
• Résultats clés : distribution granulométrique et paramètres morphologiques (sphéricité, rapport d'aspect, circularité)
• Performance : surveillance continue en temps réel, erreur de répétabilité D50 < 3 % (diffraction laser)
• Maintenance : fenêtre d'échantillonnage auto-nettoyante pour prolonger les intervalles de maintenance
• Fonctions cloud : surveillance distante et récupération des données via Winner Cloud
