Extensomètre pour roche, béton et bitume axial 39

pour asphalted'élongation

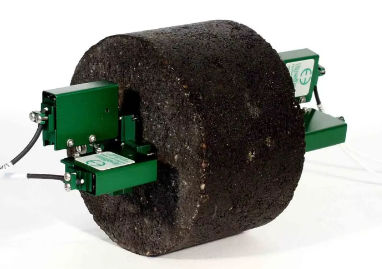

Ces extensomètres sont destinés aux essais de fluage, de résistance à la traction et de module résilient dynamique. Il s'agit d'unités bi-axiales intégrales uniques qui mesurent à la fois les déformations latérales et verticales. Ils se fixent rapidement sur les points de mesure montés selon les exigences de l'essai. Ils se montent beaucoup plus rapidement et facilement que les autres types. Deux unités sont généralement nécessaires, un extensomètre étant monté de chaque côté de l'échantillon d'essai. Ils peuvent passer d'un centre de 1 pouce utilisé pour les spécimens de 4 pouces de diamètre à un centre de 1,5 pouce utilisé pour les échantillons de 6 pouces de diamètre en utilisant des adaptateurs de longueur de jauge en option. Les aimants situés à chaque extrémité de l'extensomètre se mettent instantanément en place sur les points de jauge en acier collés à l'échantillon d'essai. La fixation rapide est très avantageuse pour tester des échantillons préconditionnés qui sont chauffés ou refroidis, puisque les extensomètres peuvent être montés avant que l'échantillon ne change sensiblement de température. Le modèle standard 3910 a une plage de mesure pleine échelle de 0,5 mm (0,020 pouce). Des pointes de jauge sont incluses avec les extensomètres et des gabarits de collage sont disponibles en option. Ce modèle peut être converti en modèle 3909 avec des adaptateurs de longueur de jauge en option. Les extensomètres du modèle 3910 sont des dispositifs à jauge de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les transducteurs à jauge de contrainte. Le plus souvent, ils sont connectés à un contrôleur de machine d'essai.
