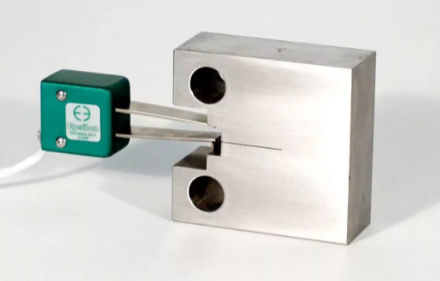

Appareil de test clipsable 3541

de déplacement d'ouverture de fissurede fatiguepour matériaux métalliques

Le modèle 3541 est conçu pour la détermination des paramètres de mécanique de la rupture tels que JIC, KIC, la courbe R, le taux de croissance des fissures de fatigue (da/dN), et les essais selon les normes telles que E1820, E399, E647, etc. Ces jauges COD sont conformes aux exigences de la norme E1820 (le remplacement de E813 et E1737) pour la détermination du JIC et de la courbe R. Des configurations spéciales sont disponibles pour répondre aux exigences de la norme ASTM E399 pour la résistance à la rupture (veuillez consulter l'usine pour ces configurations). En outre, la conception modifiée de la rainure est conforme aux tests E1820, où une plus grande stabilité et une plus grande précision résultent de la racine plus pointue de la rainure. Les jauges à clipser sont utilisées pour une variété d'essais de mécanique de la rupture, y compris la tension compacte, la forme d'arc, la forme de disque, les spécimens de pliage ou d'autres géométries de spécimens conformément aux méthodes d'essai de l'ASTM et d'autres organismes de normalisation. Les extensomètres à pince peuvent être utilisés directement sur les éprouvettes où les couteaux sont solidaires de l'éprouvette ou, alternativement, avec des couteaux boulonnés en option montés sur l'éprouvette. Les extensomètres modèle 3541 sont des dispositifs à jauge de contrainte, ce qui les rend compatibles avec toute électronique conçue pour les transducteurs à jauge de contrainte. Le plus souvent, ils sont connectés à un contrôleur de machine d'essai. L'électronique de conditionnement du signal pour l'extensomètre est généralement incluse dans le contrôleur de la machine d'essai ou peut souvent être ajoutée. Dans ce cas, l'extensomètre est livré avec le connecteur et le câblage appropriés pour se brancher directement sur l'électronique. Pour les systèmes ne disposant pas de l'électronique requise. Epsilon peut fournir une variété de solutions, permettant à la sortie de l'extensomètre d'être connectée à des cartes d'acquisition de données, des enregistreurs de graphiques ou d'autres équipements.
