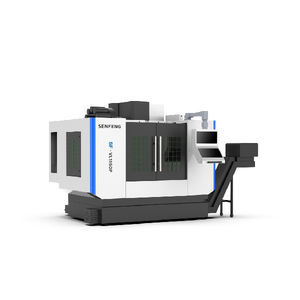

Centre d'usinage 3 axes SF-VL1160

verticalBT 4024 outils

Description du produit
Le SF-VL1160 est un centre d'usinage vertical de taille moyenne permettant d'effectuer fraisage, perçage, alésage, alésage fin, lamage et taraudage en une seule serrage. Adapté aux productions multi‑variantes et petites séries de pièces complexes en métal telles que corps, plaques, disques, soupapes et carters.

Informations rapides

• Modèle : SF-VL1160
• Zone de travail : 1100×600×600 mm
• Charge maximale : 800 kg

Paramètres techniques
Dimensions de la table : 1200×600 mm
Charge maximale : 800 kg
Taille des rainures en T : 5-18-100 mm
Course X (max) : 1100 mm
Course Y (max) : 600 mm
Course Z (max) : 600 mm
Distance nez de broche à table (max) : 720 mm
Distance nez de broche à table (min) : 120 mm
Distance centre broche à surface guide Z : 650 mm
Broche (conique 7:24) : BT40 φ150
Plage de vitesse : jusqu'à 8000 tr/min
Puissance moteur broche : 11 kW
Vitesse rapide X/Y/Z : 24 / 24 / 18 m/min
Vitesse d'avance : 1–10000 mm/min
Type de changeur d'outils : Disque
Capacité changeur d'outils : 24 outils
Temps de changement d'outil : 2,5 s
Norme d'essai de précision : JIS B6336-4:2000 / GB/T18400.4-2010
Précision de positionnement X/Y/Z : 0,008 mm
Précision de repositionnement X/Y/Z : 0,005 mm
Dimensions (L×l×H) : 3100×2500×2800 mm
Poids brut : 6500 kg

Avantages

• Conception carénée pour sécurité de l'opérateur et facilité d'entretien
• Évacuation automatique des copeaux efficace
• Grande précision de positionnement et faible usure
• Litrig robuste et précis issu d'un procédé de fabrication mature

Secteurs d'application
Convient aux secteurs automobile, moto, machines de chantier, aéronautique, défense, outillage et usinage de précision.

Caractéristiques / spécifications techniques

• Modèle : SF-VL1160
• Zone de travail (X×Y×Z) : 1100×600×600 mm
• Dimension de la table : 1200×600 mm
• Charge maximale sur table : 800 kg
• Conique broche : BT40
• Vitesse broche : jusqu'à 8000 tr/min
• Moteur broche : 11 kW
• Magasin d'outils : Disque, capacité 24 outils
• Vitesse rapide X/Y/Z : 24 / 24 / 18 m/min
• Plage de vitesse d'avance : 1–10000 mm/min
• Précision de positionnement : 0,008 mm; répétabilité : 0,005 mm
• Empreinte machine (L×l×H) : 3100×2500×2800 mm
• Poids brut : 6500 kg
