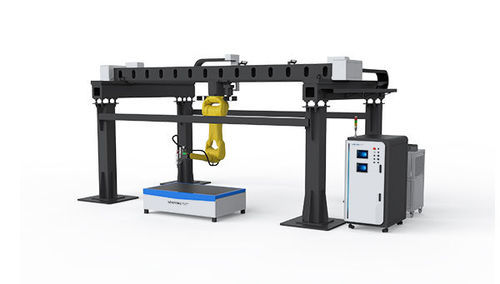

Machine de découpe laser 3D

laser à fibrepour métalde tôle

Présentation
Le système de découpe laser fibre 3D à 8 axes intelligent intègre une tête de découpe laser fibre, un système de suivi capacitif haute précision, une source laser fibre et une plateforme robotique industrielle. Il permet la découpe multi-angle de tôles métalliques et de pièces 3D formées, et est adapté à la découpe grand format 3D et des plaques planes.

Avantages produit

• Fonctionnement stable : architecture portique à double entraînement et supports avant/arrière renforçant la rigidité structurelle ; installation sur fondation sur site pour assurer la stabilité du châssis et la précision à long terme.
• Capacité multi-processus : prise en charge de la découpe 3D de pièces formées et de la découpe de plaques planes, y compris pour grands formats.
• Configuration modulable : tables de travail modulaires — fixe, positionneur rotatif ou table translative sur rail — et dimensions personnalisables ; plage de traitement maximale actuelle jusqu'à 4,5 × 12 m.
• Meilleure productivité : coordination optimisée des axes et intégration robot réduisant les temps de cycle par rapport aux solutions 3D traditionnelles.

Applications
Convient pour la fabrication de tôlerie, appareils de cuisine, châssis et armoires, équipements mécaniques et électriques, quincaillerie d'éclairage, enseignes publicitaires, pièces automobiles, équipements d'exposition et autres tâches de découpe de produits métalliques.

Caractéristiques techniques

• Course axe X (mm) : 4000
• Course axe Y (mm) : 2000
• Nombre d'axes : 8
• Vitesse max axe X/Y (m/min) : 60
• Accélération maximale (G) : 0,6
• Surface maximale de traitement (m) : jusqu'à 4,5 × 12 (standard 4,5 × 4,5)
• Précision de positionnement (mm) : ±0,03
• Table de travail : fixe / rotative / translative
• Puissance laser (kW) : 1,5 / 2 / 3
