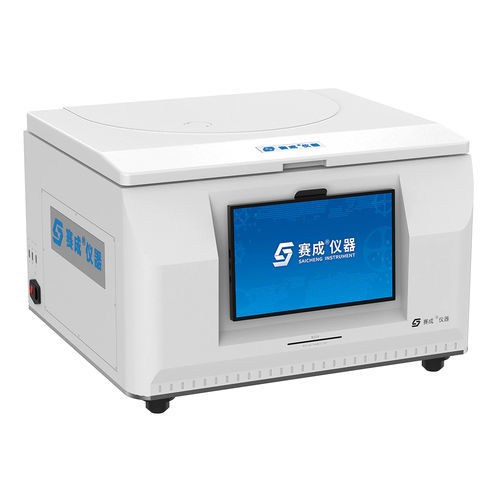

Testeur de perméabilité à la vapeur d'eau W309

de taux de transmission de vapeur d'eaupour emballagepour composites

L'appareil d'essai de perméabilité à la vapeur d'eau W309 repose sur la méthode de détermination gravimétrique (méthode de la coupelle) et permet de mesurer le taux de transmission de la vapeur d'eau des films plastiques, des films composites, des feuilles, des emballages, des bouteilles et d'autres matériaux utilisés dans les secteurs de l'emballage, du médical et du bâtiment.

Caractéristiques du produit

• Tablette à écran tactile de 13 pouces fonctionnant sous le système d'exploitation Windows 10.
• Équipée d'un système de pesage de haute précision, améliorant la sensibilité et la stabilité du système.
• Cet instrument est conçu et fabriqué selon la méthode gravimétrique (méthode au dessiccant et méthode à l'eau) et répond aux exigences de la norme ASTM E96.
• 9 échantillons distincts ou équivalents peuvent être testés individuellement, fournissant des résultats indépendants en une seule opération.
• La conception de nouvelle génération de la chambre d'essai à structure circulaire assure une répartition plus homogène de la température et de l'humidité.
• La méthode de pesée périodique et la remise à zéro automatique avant chaque mesure garantissent la précision et la cohérence des données d’essai.
• Conçu avec un système de levage à vérin électrique, il offre un fonctionnement plus fluide.
• Une large plage de réglage et une grande précision du contrôle automatique de la température et de l’humidité permettent de prendre en charge diverses conditions d’essai.
• Des systèmes innovants de déshumidification par circulation empêchent efficacement les gradients d’humidité, garantissant ainsi la précision.
• La vitesse de l’air réglable empêche la condensation de la vapeur d’eau sur les plateaux d’essai, maintenant une différence d’humidité constante entre l’intérieur et l’extérieur de ces derniers.
• Le dispositif automatique de régulation de l’humidité sans buée est adapté aux essais continus de longue durée.
• Le noyau interne du dessiccateur n'a pas besoin d'être remplacé et offre une durée de vie continue de 20 000 heures.
• Le système d'auto-étalonnage automatique garantit des mesures précises, éliminant ainsi les interventions manuelles chronophages et sources d'erreurs, et favorisant des performances élevées et la conformité.
• Un film de référence pour un étalonnage rapide garantit des données d'essai précises et universelles (en option).
• L'instrument est équipé du dernier logiciel d'exploitation de SAICHENG, doté d'une interface conviviale, d'un traitement intelligent des données, d'une gestion stricte des utilisateurs, d'un stockage sécurisé des données, d'une signature électronique, etc.

Principe d'essai
Grâce à la méthode de détermination gravimétrique, l'appareil d'essai crée une différence d'humidité constante entre les deux faces de l'échantillon à une température spécifiée. La vapeur d'eau traverse l'échantillon et se déplace vers la face sèche. En mesurant les variations de poids du plateau d'essai au fil du temps, il est possible de déterminer le taux de transmission de la vapeur d'eau ainsi que d'autres paramètres associés.

Normes d'essai
Cet appareil d'essai est conforme à de nombreuses normes nationales et internationales :

ASTM E96, ASTM D1653, ISO 2528, TAPPI T464, DIN 53122-1, JIS Z0208, GB/T 1037, GB/T 16928, YBB 00092003

Applications
Cet instrument permet de déterminer le taux de transmission de la vapeur d’eau des matériaux suivants :

Applications de base
Films
Notamment les films plastiques, les films composites plastiques, les films composites papier-plastique, les géomembranes, les films coextrudés, les films aluminisés, les feuilles d’aluminium, les films composites à base de feuille d’aluminium, et bien d’autres encore

Feuilles
Notamment les plastiques techniques, le caoutchouc et les matériaux de construction, par exemple le PP, le PVC et le PVDC

Papier et carton
Notamment le papier et le carton, par exemple le papier recouvert de feuille d’aluminium pour les paquets de cigarettes et les matériaux Tetra Pak

Textiles et non-tissés
Notamment les textiles et les matériaux non-tissés, par exemple les tissus imperméables et respirants, les non-tissés pour les couches et les produits d’hygiène

Récipients
Convient aux sacs en plastique, cartons, bouteilles en plastique, poches de perfusion, flacons de perfusion et autres récipients

Caractéristiques techniques
Caractéristiques des éléments

• Plage de mesure : 0,01 à 10 000 g/m²·24 h (essai sur film) ; 0,0003318 à 33,18 g/emballage·24 h (essai sur emballage)
• Résolution : 0,0001 g
• Nombre d’échantillons : 1 à 9 (résultats d’essais indépendants)
• Plage de température : 10 °C à 55 °C (standard)
• Précision de la température : ±0,1 °C
• Plage d’humidité : 10 % HR à 90 % HR (humidité relative)
• Précision de l'humidité : ±1 % HR
• Vitesse de l'air : 0,5 à 2,5 m/s (personnalisation possible)
• Surface d'essai : 33,18 cm²
• Épaisseur de l'échantillon : ≤ 3 mm (personnalisation possible)
• Diamètre de l'échantillon : Φ72 mm
• Diamètre du raccord : tuyau en PU de Ф6 mm
• Dimensions de l'appareil : 680 mm (L) × 680 mm (P) × 440 mm (H)
• Alimentation électrique : CA 100-240 V, 50/60 Hz (adaptable aux exigences locales)
• Poids net : 78 kg

Configurations
Configurations standard : appareil, tablette, logiciel professionnel, câble réseau, coupelles d’essai, dispositif déshydratant intégré, découpeur d’échantillons, seringue, chlorure de calcium anhydre, dispositif de contrôle de la température

Pièces en option : film de référence, compresseur d’air, récipient déshydratant, dispositif de test des récipients

Remarque : 1. Le raccord d’alimentation en gaz de l’appareil est un tuyau en PU de Φ6 mm ;
2. Les clients devront prévoir l’alimentation en gaz et en eau distillée.

Remarque importante : Jinan Saicheng s’engage en permanence à innover et à améliorer les performances et les fonctionnalités de ses produits. Par conséquent, les spécifications techniques sont susceptibles d’être modifiées sans préavis. Jinan Saicheng se réserve le droit d’interprétation et de révision définitifs.
