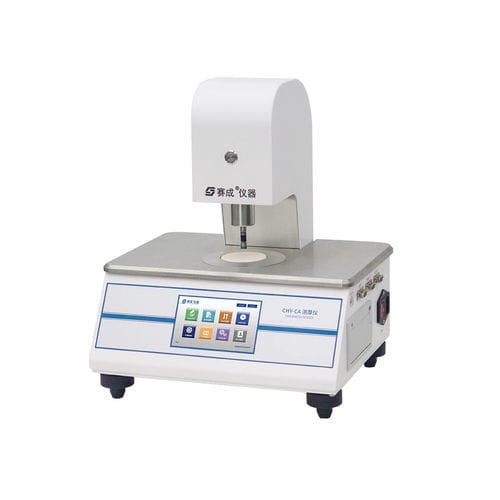

Testeur d'épaisseur CHY-CA

des papiers et des cartonspour filmpour toile

Le CHY-CA est un appareil de mesure d'épaisseur de haute précision utilisant la méthode de contact mécanique, qui permet de mesurer l'épaisseur de films, de feuilles, de papier, de carton ondulé, de textiles, de non-tissés et de matériaux isolants solides, etc.

Caractéristiques du produit

• Conforme strictement aux normes en matière de conception de la zone de contact et de pression de mesure, tout en prenant en charge diverses personnalisations non standard ;
• La tête de mesure monte et descend automatiquement pendant l’essai, ce qui permet d’éviter efficacement les erreurs système causées par une manipulation manuelle ;
• Deux modes d’essai, automatique et manuel, que les utilisateurs peuvent choisir librement selon leurs besoins ;
• Prise en charge d’un échantillonneur automatique en option et réglage des paramètres associés tels que l’intervalle d’échantillonnage, le nombre de points de mesure et la vitesse d’échantillonnage ;
• Affichage en temps réel des données d’analyse telles que les valeurs maximales, minimales, moyennes et l’écart-type ;
• Des cales étalons standard pour l’étalonnage du système garantissent la précision des essais et la cohérence des données ;
• Commande par micro-ordinateur, écran LCD, interface de type menu et panneau de commande en PVC, ce qui facilite l’utilisation et la consultation des données par les utilisateurs ;
• L’interface USB standard facilite la connexion externe et l’échange de données entre le système et l’ordinateur.

Normes d'essai
Cet instrument d'essai est conforme à de nombreuses normes nationales et internationales :

ISO 4593, ISO 534, ISO 3034, ASTM D374, ASTM D1777, ASTM D6988, TAPPI T411, JIS K6250, JIS K6783, JIS Z1702, BS 3983, BS 4817, GB/T 6672, GB/T 451.3, GB/T 6547

Applications
Applications de base
Films, feuilles et membranes en plastique
Papier et carton
Feuilles métalliques et plaquettes de silicium
Tôles métalliques
Textiles et non-tissés, par exemple couches pour bébés, serviettes hygiéniques et autres revêtements
Matériaux isolants électriques solides
Applications étendues
Plage de mesure étendue à 5 mm et 10 mm

Spécifications techniques

• Plage de test : 0 à 2 mm (standard). 0 à 6 mm, 10 mm (en option)
• Résolution : 0,1 μm
• Pression d'essai : 17,5 ± 1 kPa (film), 50 ± 1 kPa (papier), 100 ± 1 kPa (papier)
• Surface de contact : 50 mm² (film), 200 mm² (papier). Remarque : choisir un pied de pression pour le film ou le papier ; personnalisation disponible
• Intervalle d'avance de l'échantillon : 0 à 1 000 mm (en option)
• Vitesse d’avance de l’échantillon : 0,1 à 99,9 mm/s
• Pression d’essai : 0,4 à 0,6 MPa (hors périmètre de fourniture)
• Diamètre du raccord : tube en PU de Ф6 mm
• Dimensions de l’appareil : 340 mm (L) x 340 mm (P) x 400 mm (H)
• Alimentation électrique : CA 100-240 V, 50/60 Hz (adaptable aux exigences locales)
• Poids net : 17 kg

Configurations
Configurations standard : appareil, micro-imprimante, bloc étalon standard

Accessoires en option : logiciel professionnel, câble de communication 485, tête de mesure, contrepoids, dispositif d’avance automatique

Remarque : 1. Le raccord d'alimentation en gaz de l'appareil est un tuyau en PU de Φ6 mm ;
2. Les clients devront prévoir l'alimentation en gaz.


Remarque : Jinan Saicheng s'engage en permanence à innover et à améliorer les performances et les fonctionnalités de ses produits. Par conséquent, les caractéristiques techniques sont susceptibles d'être modifiées sans préavis. Jinan Saicheng se réserve le droit d'interprétation et de révision définitifs.
