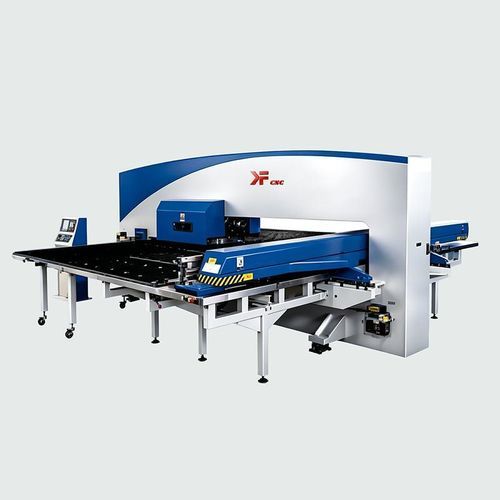

Presse électrique SPS3050électroniqueà poinçonnerde formage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Actionnement
- électrique, électronique
- Fonction
- de formage, à poinçonner, de marquage à percussion
- Applications
- pour tôle
- Structure
- à piston, à table tournante
- Commande
- CNC
- Autres caractéristiques
- servocommandée, rotative
- Force
30,58 tf
- Ouverture
89 mm
(4 in)- Cadence (frappes/min)
1 500 p/min
- Course
32 mm
(1,26 in)- Largeur du plateau
1 500 mm
(59 in)- Longueur du plateau
5 000 mm
(197 in)- Vitesse de presse
1 333,3 mm/s
- Poids
17 t
(19 us ton)- Longueur hors tout
550 cm
(217 in)- Largeur hors tout
526 cm
(207 in)- Hauteur hors tout
225 cm
(89 in)
Description
Description courte
Modules clés / Points forts
Liste de configuration
Spécifications techniques principales
AGENCEMENT DE LA TOURELLE (32 postes d'outils)
Caractéristiques / Spécifications techniques
- Équipée du système CNC FANUC et des servomoteurs AC numériques FANUC pour un contrôle de mouvement précis
- Châssis en acier soudé de type O traité par trempe pour une bonne rigidité et une déformation réduite
- Tête de bélier servo-mécanique avancée avec fréquence de marquage maximale jusqu'à 1800/1500 cpm
- Fonction de second positionnement pour éliminer les zones mortes de traitement
- Transmission et composants d'entraînement de marques internationales (vis à billes REXROTH, guidage linéaire THK) pour une haute précision
- Composants pneumatiques et électriques de marques reconnues
- Tourelle épaisse de précision en fonte nodulaire HQ600 de 80 mm de hauteur avec guidage autolubrifiant pour une longévité des outils
- Fonction de poinçonnage continu au point de rupture
- Outils de formage spéciaux pour roulage, taraudage, formage et marquage
Modules clés / Points forts
- Système CNC FANUC et système servomoteur AC
- Unité de poinçonnage à bélier servo-mécanique avancée
- Dispositif de lubrification automatique
- Servomoteurs FANUC
- Tourelle épaisse de précision
- Dispositif de détection de gauchissement de tôle
Liste de configuration
- 1 | FANUC 0i-P special system | 1 set | FANUC (Japon)
- 2 | AC servo amplifier | 4 sets | FANUC (Japon)
- 3 | AC servo motors | 4 sets | FANUC (Japon)
- 4 | Main motor | 1 set | ESTUN / GOLDEN AGE
- 5 | Main motor servo | 1 set | ESTUN / PHASE
- 6 | Precision ball screw assemblies | 2 sets | REXROTH (Allemagne)
- 7 | Precision linear roller rail | 3 sets | THK (Japon)
- 8 | Precision screw pillow | 4 sets | NSK (Japon)
- 9 | Pneumatic parts | 1 set | SMC (Japon)
- 10 | Approach switches | 11 | TURCK / BALLUFF (Allemagne)
- 11 | Lubrication device | 1 set | BIJUR
- 12 | Tools with machine | 32 sets | China
- 13 | Auto-program software | 1 set | RADAN (Royaume-Uni)
- 14 | Water chiller | 1 set | China
Spécifications techniques principales
- 1. Force nominale : 300 KN
- 2. Diamètre max. de poinçon : Φ88.9 mm
- 3. Type de transmission : Servo
- 4. Construction du châssis : Châssis en O
- 5. Taille max. de tôle (une reposition) : 1500×5000 mm
- 6. Épaisseur max. de tôle : 6 mm
- 7. Poids max. de tôle : 150 kg
- 8. Précision de poinçonnage : ±0.1 mm
- 9. Course du bélier : 32 mm
- 10. Déplacement X/Y : 2500/1500 mm
- 11. Fréquence max. de poinçonnage : 1500 min-1
- 12. Vitesse max. de positionnement : X=80 m/min, Y=64 m/min
- 13. Vitesse de rotation de la tourelle : 30 r/min
- 14. Nombre de postes d'outils : 32 set
- 15. Nombre de serrages flottants : 3 set
- 16. Système CNC : FANUC
- 17. Nombre d'axes contrôlés : 5 axis
- 18. Moniteur : 10.4 pouces couleur
- 19. Dimensions machine (env.) : 5500×5260×2250 mm
- 20. Poids machine (env.) : 17 T
AGENCEMENT DE LA TOURELLE (32 postes d'outils)
- A : 16 — 3–12.7 mm
- B : 10 — ≤31.7 mm
- C : 2 — ≤50.8 mm
- D : 2 — ≤88.9 mm
- IT : 2 — ≤50.8 mm
Caractéristiques / Spécifications techniques
- Modèle : SPS3050
- Système CNC : FANUC 0i-P
- Transmission : Tout électrique servo
- Force nominale : 300 KN
- Diamètre max. de poinçon : Φ88.9 mm
- Taille max. de tôle (une reposition) : 1500×5000 mm
- Épaisseur max. de tôle : 6 mm
- Précision de poinçonnage : ±0.1 mm
- Postes d'outils : 32
- Serrages flottants : 3
- Axes contrôlés : 5 axis
- Poids approximatif : 17 T
