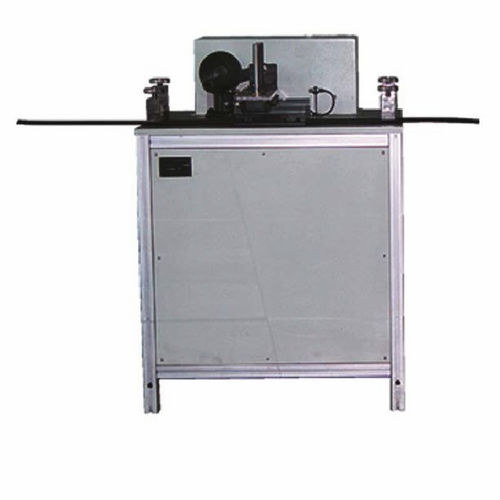

Machine d'essai d'abrasion GMS-100 series

manuellepour fibre optique

1 Aperçu La machine d'essai d'abrasion de câbles à fibres optiques de la série GMS-100 est destinée à déterminer la capacité des câbles à fibres optiques à résister à l'abrasion Objet La résistance à l'abrasion des câbles à fibres optiques comporte deux aspects : a) La capacité de la gaine à résister à l'abrasion ; b) La capacité des marquages du câble à résister à l'abrasion. Le but de ce test est de déterminer la capacité de la gaine d'un câble à fibres optiques à résister à l'abrasion. L'essai d'abrasion des marquages du câble est la méthode E2B. Appareillage Le banc d'essai d'abrasion consiste en un dispositif conçu pour abraser la surface du câble dans les deux directions parallèles à l'axe longitudinal du câble sur une longueur de 10 mm ± 1 mm à une fréquence de 55 cycles/min ± 5 cycles/min. Un cycle consiste en un mouvement de l'arête abrasive dans chaque direction. L'arête abrasive est une aiguille en acier dont le diamètre est spécifié dans la spécification détaillée. 2 Paramètres techniques 1. Course d'attrition : 100mm ; 2. Plage de réglage des temps d'essai : 1～9999 ; 3. Fréquence : 55±5 fois/min ; 4. force : 10~100N 5. Alimentation électrique requise : Triphasé 4 fils, 50Hz, 0.37KW ; 6. Température ambiante : 10℃～40℃. 7. Humidité ambiante : moins de 80% (sans chute de pluie).
