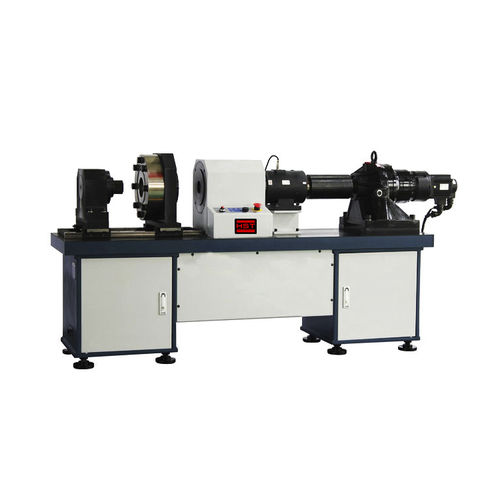

Machine d'essai de torsion des boulons commandée par ordinateur
1. Application
La machine d'essai détecte principalement la force axiale et le couple (ou le coefficient de couple) de la paire de boulons de connexion à haute résistance (M16-M39) avec une grande tête hexagonale.
L'équipement est chargé automatiquement par un réducteur à roue à aiguilles cycloïde, un guide linéaire importé, une interface d'exploitation entièrement chinoise, un serrage automatique contrôlé par micro-ordinateur, une relaxation, une réinitialisation, une promptitude intelligente dans le processus d'exploitation, un fonctionnement pratique et rapide.
Lorsque la force axiale atteint la valeur de réglage standard, le détecteur enregistre automatiquement les données du test, calcule automatiquement par ordinateur la force axiale moyenne, le coefficient de couple moyen, l'écart type et le coefficient de variation de l'échantillon, et peut afficher le coefficient de couple de sortie, la courbe de force axiale, la courbe de couple, etc. Dans le même temps, le détecteur disposera des fonctions de paramétrage, d'étalonnage, d'impression et de sortie des rapports de données.
2. Norme de test :
ISO 16047 : Attaches -- Essai de couple/force de serrage
EN 14399-2 : Assemblages boulonnés structurels à haute résistance pour la précharge.
DIN 2510-5 : assemblages boulonnés avec des écrous hexagonaux à tige réduite.
DIN 2510-6 : Écrous borgnes pour utilisation avec des boulons à tige réduite.
ASTM A320 / A320M : Standard Specification for Alloy-Steel and Stainless Steel Bolting for Low-Temperature Service ;
ASTM A325 : Standard Specification for Structural Bolts, Steel, Heat Treated, 120/105 ksi Minimum Tensile Strength
3. Paramètres techniques :
3.1 Banc d'essai de couple de boulons à haute résistance
3.2 Tension : 380V ; puissance : 2.0kW
3.3 Force axiale d'essai : 40 ≤ 1000kN ;
3.4 Couple d'essai : 100 ≤ 5000 Nm ;
---
