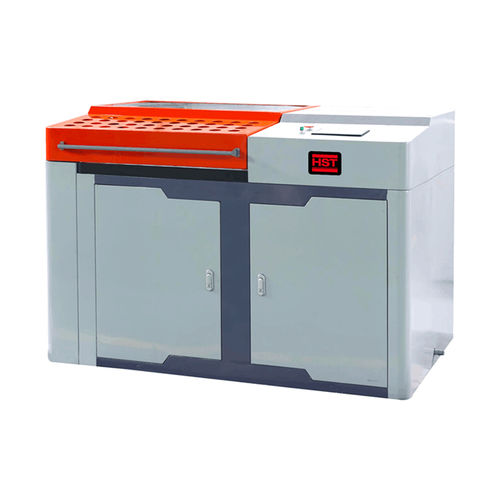

Machine d'essai de flexion HST-BTG60

motoriséepour barre et tube

La machine d'essai de flexion de tuyaux en acier soudé (fluide basse pression) est un équipement spécial pour les essais de flexion plane de tuyaux en acier métallique. Norme: ISO 8491:1998 Matériaux métalliques-Tube (en section complète)-Essai de flexion ISO 5173:2023 Essais destructifs sur les soudures dans les matériaux métalliques-Essais de flexion ASTM A370-22 Méthodes d'essai standard et définitions pour les essais mécaniques des produits en acier Principaux paramètres techniques: Page de diamètre nominal (DN) de tuyaux en acier courbés DN6 (Φ10,2), DN8 (Φ13,5), DN10 (Φ17,2), DN15 (Φ21,3), DN20 (Φ26,9), DN25 (Φ33,7), DN32 (Φ42,4), DN40 (Φ48,3), DN50 (Φ60,3) Angle de flexion de tube en acier Réglage libre de 0° à 90° (Réglage libre personnalisé 0°-180° disponible) Vitesse de fonctionnement du rouleau ≤ 1,4 r/min Précision de contrôle de l'angle de flexion ± 1,5 ° Equipé de manchon plié Rayon R (6 fois diamètre) pour tuyaux en acier Φ21,3 mm × 6 ≈ 127,8 mm; Φ26,9 mm × 6 ≈ 161,4 mm; Φ33,7 mm × 6 ≈ 202,2 mm Φ42,4 mm × 6 ≈ 254,4 mm; Φ48,3 mm × 6 ≈ 289,8 mm; Φ60,3 mm × 6 ≈ 361,8 mm Optionnel: Φ10,2 mm × 6 ≈ 61,2 mm; Φ13,5 mm × 6 ≈ 81 mm; Φ17,2 mm × 6 ≈ 103,2 mm; Rayon de la roue R5, R6.8, R8.6, R10.7, R13.5, R16.9, R21, R24.2, R30.2 Méthodes de contrôle d'essai 1．Contrôle manuel: contrôle manuel de l'essai de flexion de l'échantillon, contrôle manuel de l'angle de flexion pendant le processus de flexion; 2. Contrôle automatique: le test de flexion est automatiquement contrôlé par l'équipement, l'angle de flexion peut être réglé, l'angle est affiché de temps en temps pendant le processus de flexion,
