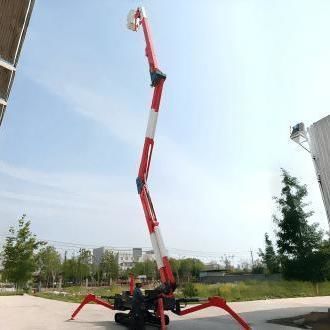

Nacelle araignée sur chenilles G-X23E

électriquehydrauliqueà moteur diesel

Cette nacelle araignée sur chenilles isolée offre une hauteur de travail maximale de 23 mètres et une hauteur de plate-forme de 21 mètres. Elle est spécialement conçue pour les opérations sous tension jusqu'à 66kV. Elle est alimentée par un moteur diesel de 18,2 kW et une alimentation électrique de 220 V. Spécifications d'isolation clés : - Section de rampe (0.7m) : 141kV/1min, pas d'embrasement, de rupture ou de surchauffe - Section de flèche (1,5 m) : 105kV/1min, courant de fuite ≤200μA - Flèche de base et plate-forme (0.4m) : 50kV/1min, pas d'embrasement ni de surchauffe - Essai du véhicule complet (1,5 m) : 141kV/1min, entièrement réussi Paramètres : - Modèle : G-X23E Spécifications : - Hauteur de travail max. : 23m - Hauteur de la plate-forme max. : 21m - Rayon d'action max. : 9.8m - Dimensions de la plate-forme : 0.6×0.6×1.0m - Longueur - rangée : 7.46m - Largeur calée : 0.89m - Hauteur de la ceinture : 2.1m - Longueur effective d'isolation de la rampe supérieure : ≥1.0m - Longueur effective d'isolation de la rampe inférieure : ≥0.3m Productivité : - Capacité de levage : 200 kg - Occupation de la plate-forme : 2 - Rotation de la plate-forme : ±80° - Rotation de la flèche : 45° - Rotation du plateau tournant : 360° - Vitesse d'entraînement - rangée : 2,1km/h - Aptitude au classement : 30% - Angle de travail max. : 15° - Poids : 4800kg Puissance : - Tension nominale d'isolation : 66 kV - Matériau de la rampe : Matériau isolant FRP Caractéristiques : - Pattes de grenouille - Mise à niveau automatique par simple pression d'une touche avec verrouillage de sécurité des stabilisateurs pour une meilleure stabilité. - Système de double alimentation - Performances stables grâce à un contrôle progressif de la vitesse hydraulique pour un fonctionnement en douceur. - Sécurité hydraulique - Les vérins de la flèche et des stabilisateurs sont équipés de valves d'équilibrage, de verrous hydrauliques et d'une pompe électrique de secours pour garantir la sécurité du système, même en cas de défaillance d'un tuyau. - Pistes en caoutchouc - Les chenilles indépendantes et réglables en largeur permettent à la machine de travailler efficacement dans les rues étroites et les environnements extrêmement complexes ou difficiles. - Panier de travail au sol - La plate-forme peut être abaissée jusqu'au sol pour une entrée/sortie facile et sûre. - Conception de la rampe à double isolation - Les bras supérieurs et inférieurs sont isolés pour assurer la sécurité de l'opérateur pendant les travaux sous tension. - Système de contrôle isolé supérieur - Fournit une protection supplémentaire aux opérateurs travaillant sur des lignes sous tension et empêche efficacement le fluage de surface sur la plate-forme. - Couvercle de protection électrique sur le bras supérieur - Ajoute plus de 1,0 mètre de longueur d'isolation effective. Même lorsque la rampe isolée est complètement rétractée, les performances d'isolation sont maintenues.
