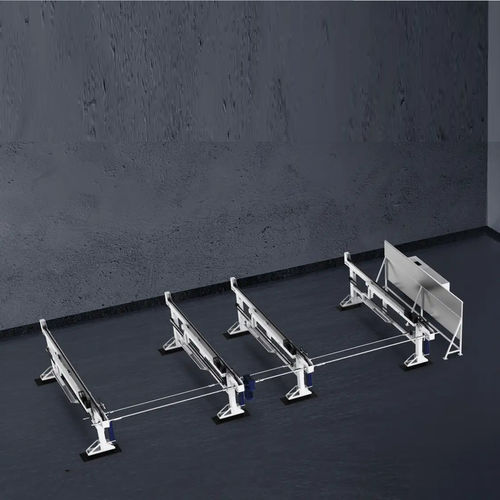

Système de chargement semi-automatique M-Loader series

Présentation
Le M-Loader est un dispositif d'alimentation auxiliaire conçu pour une intégration avec les machines de la série M (modèles M2, M3, M5). Il automatise l'alimentation de tubes ronds, carrés et rectangulaires, ainsi que de profils type canal et poutres en I, pour les systèmes de coupe ou de manutention.

Avantages clés

• Réduction de l'emprise au sol : module réduit d'environ 30 % par rapport à la génération précédente, optimisant l'espace d'atelier.
• Alarmes intelligentes et chargement en milieu de cycle : alertes de manque de matériau et possibilité d'alimenter pendant un cycle pour assurer la continuité de production.
• Grande capacité de charge : charge maximale du bras robotisé 1,2 t ; capacité de stockage maximale variable selon la configuration (la page indique 1 800 kg et jusqu'à 4,8 t selon les sections).
• Faible taux de panne : entraînement par double chaîne pour une exploitation stable et un taux de défaillance réduit.
• Large plage de tailles prises en charge : prise en charge des tubes ronds Φ25–Φ340 mm et des tubes carrés □25–□340 mm (la plage exacte dépend du modèle/configuration).
• Taux de réussite de chargement élevé : le fabricant indique jusqu'à 100 % de réussite de chargement en configuration correcte.

Modèles compatibles et variantes

• Variantes M-Loader : M-Loader2-65, M-Loader3-65, M-Loader3-92, M-Loader3-120, M-Loader5-120.
• Machines compatibles : exemples M2-65-35, M2-65-65 et autres machines de la série M.

Caractéristiques techniques

• Modèles compatibles : M2-65-35, M2-65-65 (et variantes M-Loader listées).
• Nombre de positions : 6 positions pour tubes Φ > 90 mm ; 11 positions pour tubes Φ <= 90 mm (selon modèle).
• Types de pièces chargées : tubes ronds, tubes carrés, tubes rectangulaires ; profilés en U (channel) ; poutres en I.
• Plages de dimensions : exemples sur la page : ronds Φ20–Φ220 mm et Φ25–Φ340 mm ; carrés □20–□220 mm et □25–□340 mm — la plage exacte dépend de la variante choisie.
• Tubes rectangulaires : côté ≥ 20 mm (limites dépendantes du modèle).
• Channel / I-beams : channel 5#–14# (15#–22# option Open Chuck) ; I-beams 10#–14# (15#–22# optionnelle).
• Poids max par prise : 300 kg.
• Capacité de stockage maximale : exemples 1 800 kg ; d'autres sections indiquent jusqu'à 4,8 t selon la configuration.
• Charge maximale bras robotisé : 1,2 t.
• Entraînement : double chaîne pour réduire la panne ; supporte le chargement en milieu de cycle et les alarmes de manque de matériau.

Remarques
Toutes les informations produit sur le site sont données à titre indicatif ; les paramètres et plages prises en charge dépendent de la variante exacte du M-Loader et de l'intégration et doivent être confirmés sur la documentation produit réelle.
