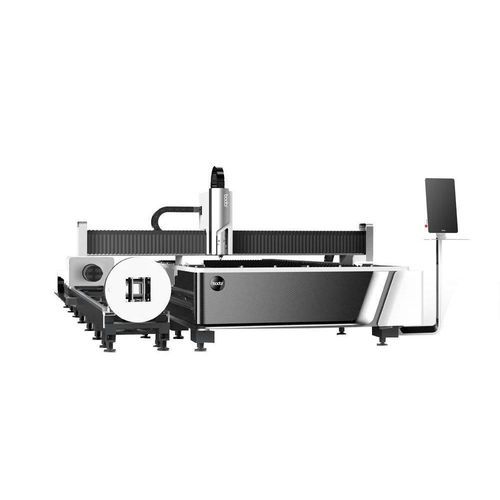

Machine de découpe laser à fibre AT seriespour métalde tubesde plaques
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- laser à fibre
- Matière traitée
- pour métal
- Produit traité
- de tubes, de plaques
- Autres caractéristiques
- automatique, haute précision, à grande vitesse, haute performance, à servomoteur, modulaire, pneumatique, combinée, avec détection optique des repères
- Course X
3 048 mm, 4 000 mm, 6 100 mm
(120 in, 157,48 in, 240,16 in)- Course Y
1 524 mm, 2 500 mm
(60 in, 98,43 in)- Course Z
100 mm
(4 in)- Vitesse de coupe
100 m/min
- Accélération
14,72 m/s²
(48,29 ft/s²)- Longueur hors tout
8 641 mm
(340 in)- Largeur hors tout
3 870 mm, 4 879 mm
(152 in, 192 in)- Hauteur
1 858 mm, 1 861 mm, 2 103 mm
(73 in, 73 in, 83 in)- Précision
0,03 %
- Temps de changement
2 s
Description
Présentation
Principaux avantages
Améliorations structurelles et mécaniques
Technologies et protections
Garantie et SAV
Caractéristiques techniques
- Machine de découpe laser à fibre pour tôles et tubes Bodor AT série — solution d’entrée de gamme combinant coupe de tôles et de tubes dans une même machine pour réduire les investissements et l’encombrement.
Principaux avantages
- Rentable : évite l’achat de machines séparées pour la découpe de tôles et de tubes.
- Coupe facilitée : disposition optimisée des chutes et correspondance automatique des paramètres réduisant les essais et les réglages opérateur.
- Production efficace : transmission rapide et servomoteurs de bus haute performance pour de meilleures performances dynamiques et un rendement supérieur.
- Guidage intelligent : comparaison visuelle des échantillons et correspondance automatique des paramètres pour stabiliser la qualité et diminuer le temps opérateur.
Améliorations structurelles et mécaniques
- Cadre de lit soudé mortaise‑tenon 3e génération : rigidité et résistance structurelle accrues pour une meilleure stabilité et précision.
- Poutre en aluminium de qualité aéronautique : réduction de la masse en mouvement et augmentation de la rigidité pour de meilleures performances dynamiques.
- Table modulaire : facilite la maintenance, améliore la sécurité et réduit les temps d’arrêt.
Technologies et protections
- Prévention intelligente des collisions de la tête laser : capteurs de suivi et algorithmes d’évitement offrant une détection 360° pour limiter les risques de collision.
- Mandrins pneumatiques rapides : poussée directe par cylindre, serrage en ~2 secondes et maintenance simplifiée.
- Plaque anti‑brûlure en fonte minérale : surface résistante à la chaleur, non conductrice et peu sujette à la déformation.
- Disposition des chutes et protection anti‑vibration des bords : améliore le nesting et la qualité de coupe.
- Option Scanning Cutting (SCAN) : mode de découpe par numérisation pour une meilleure absorption d’énergie sur feuilles très réfléchissantes.
Garantie et SAV
- Éligible au programme de garantie Bodor 5 ans (conditions fabricant indiquées sur la fiche produit).
Caractéristiques techniques
- Série / modèle : AT series
- Type : découpe laser fibre combinée tôles & tubes
- Capacité de coupe : découpe intégrée de tôles et de tubes
- Correspondance auto des paramètres : comparaison visuelle des échantillons et réglage automatique
- Transmission / mouvement : servomoteurs de bus haute performance
- Accélération max. : jusqu’à 1.5G (valeur constructeur)
- Châssis : cadre de lit soudé mortaise‑tenon 3e génération
- Poutre : aluminium aéronautique pour réduction de poids et rigidité accrue
- Mandrins : mandrins pneumatiques rapides, serrage ≈2 s
- Protection tête laser : capteurs de suivi et algorithmes d’évitement
- Table : structure modulaire pour diminuer les coûts de maintenance
- Surface anti‑brûlure : plaque en fonte minérale
- Option : Scanning Cutting pour matériaux très réfléchissants
