Bras articulé sur pied KR 210

de solpour l'industrie

Résumé

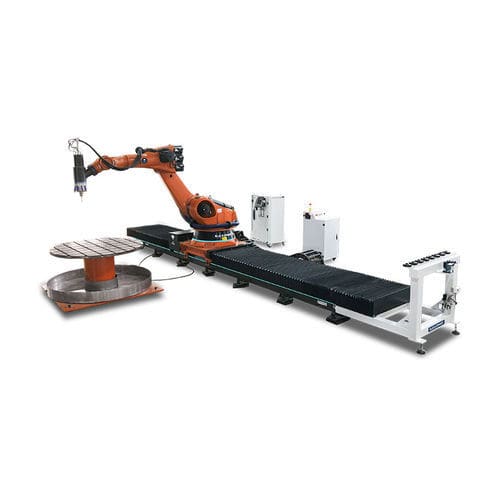

Ce robot de gravure sur rail 6 axes associe un bras robotisé KUKA R2700 (KR210) monté sur un rail linéaire de 6 m afin d'étendre l'enveloppe de travail pour des pièces non métalliques volumineuses et complexes. Il supporte le changement d'outil automatique et convient pour la mousse, le bois, la pierre et les plastiques ; applications courantes : mobilier, réalisation de moules, sanitaires et accessoires pour cinéma/télévision.

Aperçu

• Catégorie : Bras robotisé
• Capacité d'approvisionnement : 350+ unités en stock
• Service après-vente : Support technique en ligne à vie gratuit ; service à l'étranger
• Conditions de paiement : En ligne (T/T, PayPal, Trade Assurance) / Hors ligne (T/T, LC, Cartes de crédit)
• Garantie : Garantie limitée 12 mois pour la machine entière (extensions disponibles pour pièces majeures)

Caractéristiques

• Robot six axes avec multiples articulations, combiné à un axe rotatif externe et à un rail linéaire pour une grande flexibilité d'usinage.
• Options de configuration : robot 6 axes + table fixe (stations multiples) adapté aux pièces de petite à moyenne taille avec hauteur limitée.
• Robot 6 axes + table rotative (7 axes au total) pour une gravure 360° complète — idéal pour sculptures 3D et figures humaines.
• Robot 6 axes monté sur rail linéaire (mouvement orbital) pour étendre la zone de travail pour de très grands moules en mousse et pièces surdimensionnées.

Caractéristiques / spécifications techniques

• Type de produit : Robot CNC de gravure automatique 6 axes
• Brand (robot specification) : KUKA KR210 R2700-2
• Désignation du modèle : KR 210
• Nombre d'axes : 6
• Charge nominale : 210 Kg
• Charge maximale : 275 Kg
• Portée maximale : 2701 mm
• Rail linéaire (distance de déplacement) : 6 m
• Poids machine : 1077 Kg
• Diamètre maximal de la pièce : 1300 mm
• Répétabilité : ± 0.05 mm
• Tension / fréquence châssis : 380V / 50Hz / 3P
• Système de commande : Blue Elephant customized system
• Variateur : Fuling 15 KW
• Broche : JST 11 KW refroidissement liquide, changeur d'outil / BT40 / 380V / 15000 tr/min
• Axe rotatif externe : fonte, diamètre 1500 mm
• Charge maximale de la table tournante : 500 Kg
• Structure de la table : Plan de travail en fonte à rainures en T
• Magasin d'outils : Linéaire, 8 outils
• Plages de mouvement et vitesses des axes :
  • Axe 1 : +/-185°, 120°/s
  • Axe 2 : -140° / -5°, 115°/s
  • Axe 3 : -120° / 168°, 112°/s
  • Axe 4 : +/-350°, 179°/s
  • Axe 5 : +/-125°, 172°/s
  • Axe 6 : +/-350°, 220°/s
