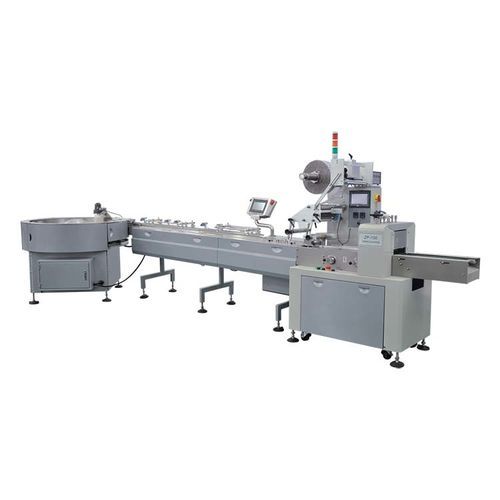

Machine d'emballage automatique GQ

contrôlée par PLCavec tunnel de rétractionsous film thermorétractable

Description du produit
Les machines d'emballage type coussin de la série GQ sont des équipements industriels destinés à l'emballage automatique d'aliments, de produits pharmaceutiques et d'articles d'usage courant. Elles forment des sachets individuels en forme de coussin en utilisant des films souples ou du papier à alimentation par le bas, et s'adaptent à différents débits et types d'emballage.

Modèles disponibles

• GQX-350 — machine d'emballage coussin à alimentation papier par le bas
• GQ-350 — machine d'emballage coussin haute vitesse
• GQ-450 — machine d'emballage coussin haute vitesse
• GQ-590 — machine automatique d'emballage thermo-rétractable

Fonctions / capacités de process

• Alimentation et convoyage automatiques
• Mesurage et portionnage précis
• Remplissage produit
• Formation automatique du sachet et scellage
• Impression de la date et du lot
• Contrôle d'inflation/extraction d'air
• Évacuation des produits finis pour manutention aval

Principe de fonctionnement — Machine coussin à alimentation par le bas

• Alimentation papier : la bobine de papier est déroulée et dirigée vers un dispositif de déplissage/formation.
• Formation de l'emballage : le papier est plié en une structure tubulaire ouverte similaire à un tube de film pour emballage coussin.
• Alimentation produit : les produits sont introduits dans la structure tubulaire aux positions définies.
• Scellage et découpe : formation, scellage et découpe (par chaleur ou pression) pour obtenir des sachets papier individuels.
• Évacuation : les sachets finis sont évacués pour un conditionnement secondaire (cerclage, carton, etc.).

Principe de fonctionnement — Machine coussin haute vitesse

• Structure mécanique et système de commande optimisés pour des vitesses d'emballage élevées.
• Système de positionnement haute précision pour un scellage et une découpe exacts.
• Automatisation avancée : synchronisation de l'alimentation, du scellage et de la découpe avec paramètres réglables.
• Conçue pour une exploitation continue et durable à haute vitesse.

Principe de fonctionnement — Machine automatique thermo-rétractable

• Système d'alimentation : les produits sont positionnés sur un convoyeur ou une ligne d'alimentation.
• Alimentation du matériau d'emballage : film thermo-rétractable ou sachets déroulés depuis des bobines.
• Scellage et découpe : le film/sachet est découpé et scellé aux dimensions requises.
• Thermorétraction : passage dans une chambre ou tunnel de rétraction pour un emballage ajusté.
• Refroidissement et stabilisation : refroidissement pour fixer l'ajustement du film.

Caractéristiques et avantages

• Grande précision de mesure et rendement d'emballage élevé.
• Conception ergonomique et utilisation simple.
• Empreinte compacte pour économiser l'espace de production.
• Changements de format flexibles pour différentes tailles et formes de produit.
• Scellement fiable et conservation adaptée avec des matériaux appropriés.
• Convient à l'emballage d'articles individuels ainsi qu'à des agencements en bloc ou en bande.

Caractéristiques techniques

• Commande : PLC avec régulation de vitesse par variateur de fréquence.
• Fonctions automatiques : comptage automatique, affichage de la longueur de sachet et de la vitesse d'emballage.
• Contrôle de température : régulation automatique PID.
• Suivi du matériau : suivi photoélectrique (repérage de repères de couleur).
• Sécurité & diagnostic : protection contre les surcharges, protection anti-fuite, alarme et auto-diagnostic avec affichage clair des défauts.
• Positionnement & découpe : commande numérique de la position de coupe pour des découpes précises et réduction du gaspillage de film.
• Matériaux d'emballage compatibles : film plastique, film thermo-rétractable et papier inférieur pour les modèles papier.
