Machine de découpe laser 3D YDAC
pour métalde tôlepour tôle métallique

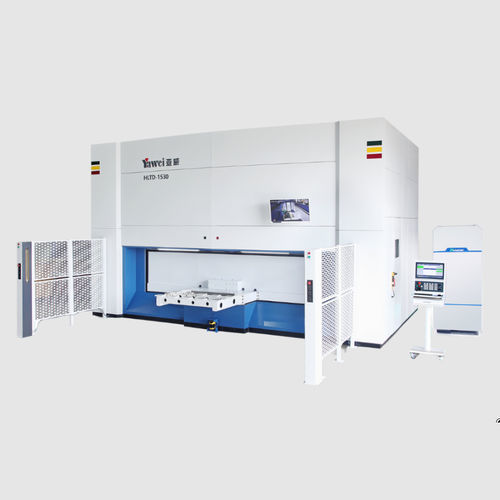

Machine de découpe laser 3D - YDAC - JIANGSU YAWEI MACHINE TOOL - pour métal / de tôle / pour tôle métallique
Machine de découpe laser 3D - YDAC - JIANGSU YAWEI MACHINE TOOL - pour métal / de tôle / pour tôle métallique
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
laser 3D
Matière traitée
pour métal
Produit traité
de tôle, pour tôle métallique
Fonction combinée
de perçage
Construction
cantilever, 5 axes
Autres caractéristiques
à grande vitesse, CE, tridimensionnelle
Course X

3 000 mm
(118,11 in)

Course Y

1 500 mm
(59,06 in)

Course Z

650 mm
(26 in)

Vitesse de coupe

1,667 m/s
(5,469 ft/s)

Répétabilité

0,03 mm, 0,05 mm
(0,0012 in, 0,002 in)

Accélération

9,81 m/s²
(32,19 ft/s²)

Description

Description du produit
Machine de découpe laser 3D à 5 axes conçue pour l'usinage de pièces métalliques tridimensionnelles, principalement pour réaliser des perçages et le dégrossissage des bords des pièces formées à chaud.
Stabilité : structure en porte-à-faux à haubanage haute rigidité garantissant une découpe stable, précise et à grande vitesse sur le long terme.
Sécurité : protections de la machine conformes aux normes de sécurité internationales CE.
Polyvalence : prise en charge de dispositifs de manutention E, R et de tables mobiles pour divers modes de chargement/déchargement.

Paramètres du produit
YDAC, YDGC Machine de découpe laser 3D 5 axes
Course axe X : 3000mm
Course axe Y : 1500mm
Course axe Z : 650mm
Angle de rotation axe C : N*360°
Angle de rotation axe A : ±135°
Course axe Q : ±10mm
Vitesse max axes X/Y/Z : 100m/min
Accélération max axes X/Y/Z : 1g
Vitesse de rotation max axes C/A : 120/120 r/min
Accélération de rotation max axes C/A : 60 rad/s^2
Précision de positionnement X/Y/Z : ±0.05mm
Répétabilité de positionnement X/Y/Z : 0.03mm
Précision de positionnement axes C/A : 0.015°
Répétabilité axes C/A : 0.005°

Caractéristiques / Spécifications techniques
  • Conçue pour la découpe de pièces métalliques 3D, adaptée au perçage et à la finition des bords de pièces thermoformées
  • Structure porte-à-faux haubanée à haute rigidité assurant découpe stable et précise en continu
  • Protections et dispositifs de sécurité conformes aux normes CE
  • Supporte plusieurs solutions de manutention : positionneurs E et R, table mobile
  • Course axe X : 3000mm
  • Course axe Y : 1500mm
  • Course axe Z : 650mm
  • Rotation axe C : N*360°
  • Rotation axe A : ±135°
  • Course axe Q : ±10mm
  • Vitesse linéaire max (X/Y/Z) : 100m/min
  • Accélération linéaire max (X/Y/Z) : 1g
  • Vitesse de rotation max C/A : 120 r/min chacun
  • Accélération de rotation max C/A : 60 rad/s^2
  • Précision de positionnement (X/Y/Z) : ±0.05mm
  • Répétabilité de positionnement (X/Y/Z) : 0.03mm
  • Précision axes C/A : 0.015° ; répétabilité : 0.005°
