Module linéaire à vis à billes DMP 100

compact

Présentation

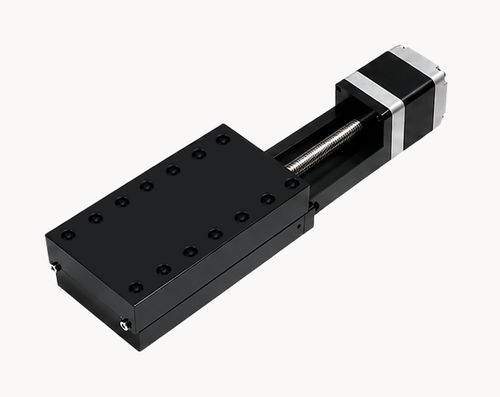

Module linéaire compact 42 mm avec entraînement par vis à billes, conçu pour des déplacements linéaires de précision. Course : 100 mm ; pas de vis : 2 mm ; déplacement linéaire par pas : 0,01 mm/step.

Caractéristiques du moteur

• Référence moteur : DMP100-17E2115BS24-80175-110
• Phase : 2
• Angle de pas : 1.8°
• Courant nominal/phase : 1.5 A (RMS)
• Résistance/phase : 1.9 ±10% Ω
• Inductance/phase : 2.2 ±20% mH
• Déplacement linéaire par pas : 0.01 mm/step
• Diamètre de vis à billes : Φ8 mm
• Pas de la vis à billes : 2 mm
• Classe de précision : C5(DY)
• Classe d'isolation : B
• Résistance d'isolation : 100 MΩ (500 VDC)
• Élévation de température : 80 °C
• Course : 100 mm
• Jeu axial de la vis à billes : 0.005 mm
• Température de fonctionnement : 0-40 °C (sans condensation)

Plans dimensionnels
Image produit externe et dessin dimensionnel détaillé fournis : DMP_100.png et DMP100-dimension.jpg. À utiliser pour la vérification d'intégration et de fixation.

Courbes poussée-vitesse
Courbes caractéristique poussée-vitesse disponibles pour configurations Single Stack et Double Stack (référence taille : 42 mm). Consulter les courbes pour sélectionner la configuration adaptée en fonction de la vitesse et de la poussée requises.

Conditions de test
Tension de test : 24 Vdc ; Modèle de driver : DS-OLS2-FPD (driver bipolaire type chopper) au courant nominal (rms). La poussée peut varier selon la tension et les conditions du driver. Une marge de poussée de 50 % est recommandée.

Spécifications techniques

• Modèle : DMP 100
• Référence moteur : DMP100-17E2115BS24-80175-110
• Phase : 2
• Angle de pas : 1.8°
• Courant nominal/phase : 1.5 A (RMS)
• Résistance/phase : 1.9 ±10% Ω
• Inductance/phase : 2.2 ±20% mH
• Déplacement linéaire par pas : 0.01 mm/step
• Diamètre de vis à billes : Φ8 mm
• Pas de la vis à billes : 2 mm
• Classe de précision : C5(DY)
• Classe d'isolation : B
• Résistance d'isolation : 100 MΩ (500 VDC)
• Élévation de température maximale : 80 °C
• Course standard : 100 mm
• Jeu axial de la vis à billes : 0.005 mm
• Température de fonctionnement : 0-40 °C (sans condensation)
