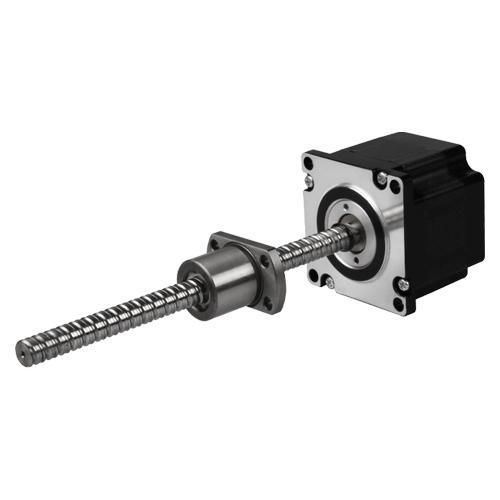

Actionneur électrique 23E2 series

linéaireà vis à billespas à pas

Présentation
Actionneur linéaire à vis à billes pas à pas Taille 23 (57 mm) en version External. Options disponibles : usinage de l'extrémité de la vis, codeurs (EK2/EK3) et frein à coupure de courant.

Caractéristiques du moteur
Model No. | Rated Voltage [V] | Current [A] [RMS] | Resistance [Ω] | Inductance [mH] | Lead Wire No. | Motor Length L [mm]
23E2120 | 3.5 | 1.5 | 1.75 | 4.1 | 4 | 45
23E2130 | 2.4 | 3 | 0.8 | 1.7 | 4 | 45
23E2225 | 5 | 2.5 | 2 | 5.2 | 4 | 65
23E2240 | 2.8 | 4 | 0.7 | 2 | 4 | 65

Spécifications de la vis à billes
Types de vis : 1002, 1202, 1205, 1210, 1220
Taille des billes : Ф1.5875, Ф1.5875, Ф2.5, Ф2.381, Ф2.5
Nombre de filets : 1, 1, 1, 2, 1
Direction du filetage : Right (pour tous)
Diamètres racine d'arbre : Ф8.6, Ф10.6, Ф10.3, Ф10.2, Ф9.7
Nombre de circuits : 3.7×1, 3.7×1, 2.8×1, 1.7×2, 1.8×1
Matériau arbre/écrou : SCM415H (pour tous)
Dureté de surface : HRC58~62 (pour tous)
Traitement antirouille : Anti-rust oil (pour tous)
Classe : C7 (pour tous)

Taille d'écrou / Jeu axial / Charges
Taille d'écrou | A | B | C | D | H | W | X | E | Jeu axial (mm) | Charge dynamique [N] | Charge statique [N]
BS1002 | 34.5 | 5 | 28 | 18 | 22 | 27 | 4.5 | | ≤0.02 | 1450 | 2800
BS1202 | 37 | 5 | 28 | 20 | 24 | 29 | 4.5 | | ≤0.02 | 1600 | 3700
BS1205 | 40 | 10 | 30 | 24 | 30 | 32 | 4.5 | 15 | ≤0.02 | 6610 | 13160
BS1210 | 40 | 10 | 42 | 24 | 30 | 32 | 4.5 | 27 | ≤0.02 | 6420 | 12870
BS1220 | 40 | 5 | 46 | 24 | 24 | 32 | 4.5 | 37 | ≤0.02 | 6700 | 10100

Dessins dimensionnels
Les images et les dessins dimensionnels de la version External sont fournis pour faciliter l'intégration et l'installation.

Courbes vitesse-poussée
Courbes Single Stack et Double Stack fournies pour l'actionneur 57 mm (Taille 23). Conditions de test : Tension 40 Vdc ; pilote DS-OLS4-FPD bipolaire (chopper) à courant nominal (RMS). La poussée varie selon la tension et le pilote : prévoir une marge de 50 % lors du choix.

Options

• Usinage de l'extrémité de la vis (diverses options illustrées).
• Option codeur EK2 : résolutions CPR disponibles 50, 100, 192, 200, 250, 256, 360, 400, 500, 720, 900, 1000, 1250, 2000, 2500, 4000, 5000. Sorties simple et différentielle documentées.
• Option codeur EK3 : résolutions CPR disponibles 64, 100, 200, 500, 1000, 1800, 2000, 2500, 3600, 4000, 5000, 7200, 8000, 10000. Sorties simple et différentielle documentées.
• Frein à coupure de courant disponible pour les moteurs Taille 23.

Frein à coupure de courant
Tension nominale : DC 24 V ±5% | Résistance : 141 Ω ±10% | Puissance : 5 W | Couple de maintien : >2 N·m | Classe d'isolement : B | Résistance d'isolement : >100 MΩ (DC 500 V) | Force diélectrique : AC 1000 V pendant 1 s | Temps d'enclenchement : 50 ms | Temps de libération : 50 ms | Jeu angulaire : 1° | Cycles de freinage d'urgence : 200 cycles | Durée de vie : 500 000 cycles | Niveau sonore : <60 dB.

Caractéristiques techniques

• Famille de produits : Actionneurs linéaires à vis à billes pas à pas (External) Taille 23 (57 mm).
• Modèles moteurs disponibles : 23E2120, 23E2130, 23E2225, 23E2240 (voir tableau moteurs pour données électriques et longueurs).
• Types de vis à billes disponibles : 1002, 1202, 1205, 1210, 1220.
• Tailles d'écrous et charges : BS1002, BS1202, BS1205, BS1210, BS1220, jeu axial ≤0.02 mm, charges dynamiques/statique indiquées ci-dessus.
• Matériaux : arbre/écrou SCM415H, dureté de surface HRC58~62, traitement anti-rouille par huile, grade C7.
• Options codeur : EK2 et EK3 avec multiples résolutions et sorties simple/différentielles.
• Frein à coupure de courant : disponible pour Taille 23 avec paramètres listés ci-dessus.
• Conditions de test pour courbes : 40 Vdc, pilote DS-OLS4-FPD bipolaire à courant nominal ; prévoir marge de 50 % sur la poussée.
