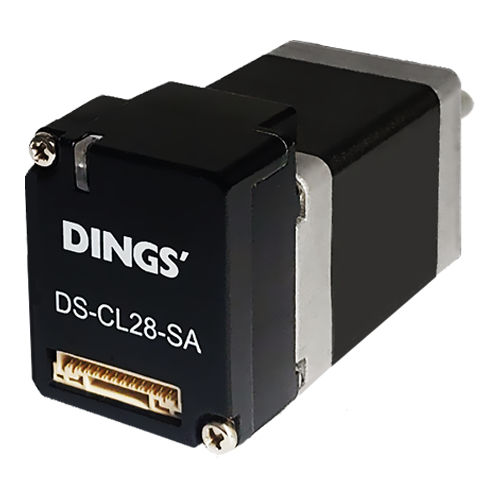

Contrôleur moteur en boucle fermée DS-CL28-SA

DCpas à pasintégré

Technologie intégrée de pas à pas en boucle fermée, avec contrôleur et pilote à l'extrémité du moteur. Grâce à un codeur haute résolution intégré (16000 PPR), la position du moteur en temps réel est mise à jour tous les 50㎲. Jusqu'à 16 axes peuvent être contrôlés simultanément via RS485. Toutes les commandes de mouvement sont exécutées avec des paramètres sauvegardés dans une Flash ROM. La bibliothèque de mouvements (DLL) peut être utilisée avec Windows 2000/XP 64 bits, et peut être sauvegardée dans une Flash ROM. 1. Les paramètres de mouvement étant stockés dans une Flash ROM, jusqu'à 16 axes peuvent être contrôlés par RS485 et PC. 2. Grâce à un codeur haute résolution intégré (16000 PPR), la position du moteur en temps réel est mise à jour tous les 50us. 3. Un codeur intégré avec une commande dynamique en boucle fermée permet au moteur de fonctionner à la vitesse maximale avec un couple maximal sans perte de pas. 4. En régulant le courant et en utilisant le codeur pour détecter la maison mécanique, l'unité intégrée peut fonctionner en boucle fermée sans aucun interrupteur de fin de course externe et effectuer le contrôle du couple. Paramètres Tension d'entrée : 24VDC±10% Méthode de contrôle : Contrôle en boucle fermée avec ARM 32 bits Pilote multi-axes : 16 axes maximum à travers la topologie des étoiles Tableau des positions : 256 étapes de commande de mouvement (cycle continu Sauter etc) Consommation de courant de la carte : Max 500mA (sauf courant du moteur) Température ambiante : Utilisation : 0~55°C Stockage : -20~70°C Humidité ambiante : Utilisation : 35~85%RH (sans condensation) Stockage : 10~90%RH (sans condensation) Résistant aux vibrations : 0,5G Vitesse de rotation : 0~3000rpm Résolution du codeur (P/R) : Max 16000PPR Fonctions de protection : Fonction d'alarme multiple. Pour plus de détails, veuillez vous référer au manuel du produit Sens de rotation : CW/CCW (sélectionnable par paramètre)
