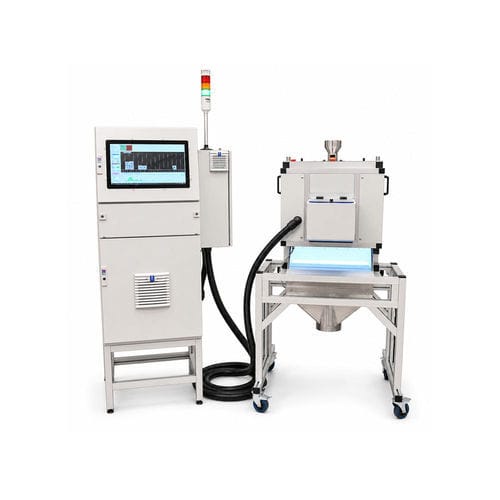

Système d'inspection par vision vidéo

à caméraautomatiséde mesure

Vue d'ensemble
Système d'inspection et de tri en continu, en ligne, pour granulés plastiques, adapté à l'intégration sur :

• Ligne de compoundage
• Ligne d'extrusion de câbles
• Lignes résine à haut débit — unité unique pour surveillance/déviation ou unités multiples pour tri

Description du produit
Inspec.tech propose une solution d'inspection en ligne des granulés plastiques basée sur des caméras area-scan et un éclairage professionnel. Le concept mécanique compact facilite l'intégration dans les flux de production existants, permettant un contrôle qualité continu, l'optimisation du débit et le tri/diversion automatisé. Débit de base 1 000 kg/h (2 200 lbs/h) ; systèmes standard disponibles jusqu'à 9 000 kg/h (19 800 lbs/h). Les unités sont livrées entièrement assemblées et prêtes à l'emploi.

Exemples de problématiques

• Câble isolé XLPE : défaut lors des essais électriques — un seul granulé contaminé peut disqualifier des produits complexes et coûteux
• Défauts et contaminants courants (illustrés) : matière brûlée, déviation de spécification, gel, défauts de taille/coupe, contamination croisée, jaunissement, variation de couleur

Solutions
Le système utilise des caméras area-scan et un éclairage contrôlé pour inspecter les granulés sur les deux faces, en images multiples par granulé. Associé à des algorithmes performants, cela permet d'atteindre des niveaux de détection élevés tout en offrant une intégration mécanique simple et une adaptation de la taille du système au débit et aux besoins de tri. Les systèmes sont fournis entièrement assemblés pour une mise en service immédiate.

Caractéristiques principales

• Technologie capteurs area-scan — plusieurs prises par granulé avec options fond sombre et clair
• Algorithmes avancés optimisés pour la détection de défauts et contaminants
• Livraison plug-and-play : entièrement assemblé et prêt à fonctionner

SPÉCIFICATIONS (sélection)

• Résolution d'inspection : 80 μm en inspection deux faces (50 μm en option)
• Débit : modèle de base 1 000 kg/h (2 200 lbs/h) ; systèmes disponibles jusqu'à 9 000 kg/h (19 800 lbs/h)
• Conception mécanique sans contamination : pièces internes polies en AISI 316 et UHMWPE
• Pas de surfaces peintes ni de vis dans la zone d'écoulement
• Charnières et loquets externes minimisés ; pistons pneumatiques dans une chambre fermée
• Joints lèvres et caches de roulement en UHMWPE ; pas de joints en caoutchouc dans la zone de produit

3 tailles de système | Optimisation des débits et performances de tri
Largeur trémie / Débit surveillance production / Débit tri recommandé (petites particules) :
810 mm / 6–9 T/h / 3 T/h
540 mm / 4–6 T/h / 2 T/h
270 mm / 2–3 T/h / 1 T/h

LOGICIEL SYSTÈME
Affichage combiné histogramme et vignettes ; LIVE VIEW vs REFERENCE pour maintenir une qualité constante entre lots et sites ; vues tendances pour connaître l'état de la production à la minute.

Notre approche
Architecture capteurs area-scan : imagerie multiple par granulé avec fond sombre et clair, augmentant la capacité de détection lorsqu'elle est couplée à des algorithmes efficaces.

Modes d'installation

• Alimentation gravitaire en ligne
• Chargeur à vide en ligne
• Installation mobile en ligne

Spécifications techniques

• Résolution d'inspection : 80 μm (50 μm en option)
• Inspection des granulés sur deux faces
• Débit : base 1 000 kg/h ; standard jusqu'à 9 000 kg/h
• Conception mécanique sans contamination avec pièces internes polies en AISI 316 et UHMWPE
• Pas de surfaces peintes ni de vis dans le flux de matière
• Charnières et loquets externes minimisés ; pistons pneumatiques enfermés
• Joints lèvres et caches de roulement en UHMWPE ; évitement des joints en caoutchouc dans le flux produit
• Largeurs de trémie disponibles : 810 mm, 540 mm, 270 mm
• Débits de surveillance production selon taille : 6–9 T/h, 4–6 T/h, 2–3 T/h
• Débits de tri recommandés pour petites particules : 3 T/h, 2 T/h, 1 T/h
• Livré entièrement assemblé et prêt à l'opération
