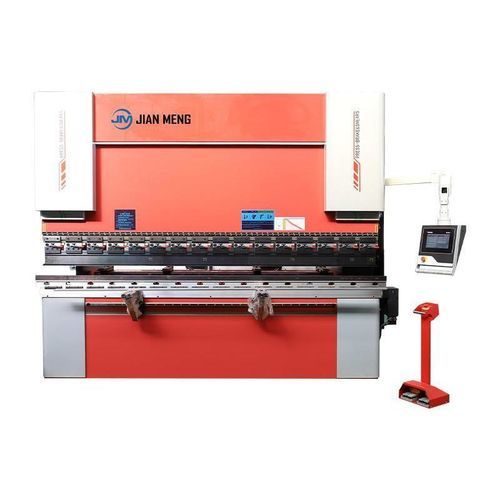

Presse plieuse électrohydraulique WE67K

CNCde précisionà vis à billes

Description générale
La machine de pliage synchrone électro-hydraulique Jianmeng est un équipement de pliage à haut rendement qui combine la poussée hydraulique avec un entraînement synchrone contrôlé électroniquement. Elle offre une haute précision, stabilité et efficacité énergétique pour les solutions de traitement de tôles.

Analyse des contraintes et analyse des éléments finis
Le logiciel CAE SOLIDWORKS peut être utilisé pour analyser la structure statique linéaire, les contraintes et la déformation des cadres de freins de presse et de machines de coupe laser. L'analyse par éléments finis (FEA) est très utile pour les structures complexes, les charges très complexes, la modélisation transitoire et les combinaisons de ces facteurs.

Système CNC
Le contrôleur est le cerveau de la machine. Trois marques de contrôleurs sont proposées : Delem (Pays-Bas), ESA (Italie) et Cybelec (Suisse). L'algorithme optimise le cycle de pliage, réduit le temps de mise en place et améliore l'efficacité, notamment pour le traitement par lots. Le système prend en charge l'édition de graphiques 2D et 3D.

Système hydraulique
Le système de commande hydraulique adopte une conception servo et synchrone électro-hydraulique, avec un faible espacement entre les cylindres hydrauliques. Il offre une forte capacité de charge anti-excentrique, une synchronisation de haute précision, un rapport de densité de puissance professionnelle et un faible coût. La pression peut être réglée selon les besoins. Un système de filtration améliore la pureté de l'huile hydraulique et réduit le taux de défaillance.

Pince rapide
Les moules supérieurs peuvent être facilement et rapidement remplacés, optimisant le temps de changement.

Gauge arrière
Pour assurer la précision du mouvement de l'axe X, des vis à billes importées et des guides linéaires doubles sont utilisés, remplaçant les vis traditionnelles. Un mécanisme de poulie synchrone commandé par servomoteur améliore le contrôle et la précision.

Compensation mécanique
Le système auto-conçu calcule les valeurs de compensation en fonction de la déformation globale du curseur et de la table de travail, assurant une excellente droiture et une consistance angulaire du produit.

Moteur principal
L'utilisation de moteurs de marque augmente la durée de vie de la machine et réduit le bruit. La puissance et la taille d'installation sont conformes aux normes IEC. Personnalisation possible selon la tension du site client.

Dispositif de protection (facultatif)
Pour des exigences élevées en sécurité, la protection laser DSP® est disponible.

Avantages du dispositif de protection
Protection laser, récepteur multi-faisceau
Zones protégées : avant, milieu et arrière
Niveau de sécurité : CAT. 4 et SIL3
Niveau de protection de la boîte de détection : IP 65
Classification laser : classe 1M
Temps de réponse : 5 millisecondes
Point de déplacement : espace de stationnement 5mm+
Distance de protection MAX : 15M
Lumières LED affichant différents statuts

Spécifications techniques

Modèle	Force de pliage (KN)	Longueur de pliage (mm)	Espacement des colonnes (mm)	Coupe de curseur (mm)	Profondeur d'entrée laryngéale (mm)	Hauteur d'ouverture (mm)	Vitesse de travail (mm/s)	Puissance du moteur principal (kW)	Dimensions extérieures (mm)	Poids (t)
50 tonnes/1300	500	1300	1120	150	250	460	160	5.5	1800*1500*3200	4
50 tonnes/2000	500	2000	1600	150	250	460	160	5.5	2600*1500*2300	4.3
70 tonnes/1600	700	1600	1300	150	300	460	220	5.5	1800*1600*2500	5.1
70 tonnes/2500	700	2500	2050	150	300	460	220	5.5	3100*1600*2500	5.6
70 tonnes/3200	700	3200	2700	150	300	460	220	5.5	3700*1600*2500	6.6
80t / 2500	800	2500	2050	150	300	460	220	7.5	3100*1600*2600	6
110t / 2500	1100	2500	2050	200	400	480	220	11	3100*1800*2600	7
110t/3200	1100	3200	2700	200	400	480	220	11	3800*1800*2600	7.6
110t / 4000	1100	4000	3100	200	400	480	220	11	4600*1800*2600	8
135 tonnes/3200	1350	3200	2700	200	400	480	220	11	3800*1800*2700	9
135 tonnes/4000	1350	4000	3100	200	400	480	160	11	4600*1800*2700	9.4
170t / 4000	1700	4000	3100	200	450	480	160	15	4600*2000*2800	12.3
220t / 4000	2200	4000	3100	200	450	480	160	18.5	4600*2200*2850	14
250t / 4000	2500	4000	3100	250	450	540	100	22	4300*2100*3100	17.8
250t / 6000	2500	6000	4800	250	450	540	100	22	6300*2150*3150	25
320t / 4000	3200	4000	3100	250	500	570	80	22	4600*2500*3400	22
320t/6000	3200	6000	4800	250	500	570	80	22	6600*2500*3400	32
400 tonnes/4000	4000	4000	3100	300	500	610	80	30	4300*2700*3500	28.3
400t/6000	4000	6000	4800	300	500	610	80	30	6300*2700*3500	37.4
500t / 4000	5000	4000	3100	300	500	610	80	37	4300*3000*3500	35
500t/6000	5000	6000	4800	300	500	610	80	37	6300*3000*3600	45.8
600t / 4000	6000	4000	3100	320	600	650	80	45	4300*3300*3600	45.8
600t / 6000	6000	6000	4800	300	600	650	80	45	6300*3300*3900	56.8
700t / 6000	7000	6000	4800	320	600	650	80	55	6300*3500*4000
800t / 6000	8000	6000	4800	320	600	650	80	30*2	6300*3600*4200
800t / 8000	8000	8000	6600	320	600	650	80	30*2	8300*3600*4500

Caractéristiques / Spécifications techniques

• Commande CNC avec contrôleurs Delem, ESA ou Cybelec
• Système hydraulique synchrone électro-hydraulique
• Compensation mécanique automatique
• Gauge arrière à vis à billes et guides linéaires doubles
• Pince rapide pour changement de moule
• Moteur principal conforme IEC, personnalisable
• Dispositif de protection laser DSP® en option
• Large gamme de forces et longueurs de pliage disponibles
