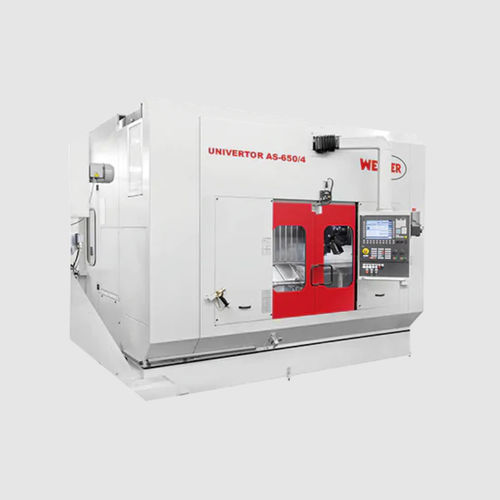

Centre de tournage CNC UNIVERTOR AS

12 outilspour usinage d'arbres et de pièces arbréesde perçage

Disponible en deux tailles de machine Variantes de machines gauche et droite disponibles Dynamique élevée de tous les axes Tour de précision monobroche pick-up de conception modulaire. Conçu pour l'usinage complet de lots de différentes tailles à des coûts unitaires faibles et avec des exigences élevées en matière d'usinage et de qualité. Grâce à la solution d'automatisation intégrée en tant que système pick-up, aucun dispositif de chargement ou solution robotisée séparée n'est nécessaire. Le chariot transversal de l'UNIVERTOR AS, qui porte à la fois la broche moteur et la contre-pointe CN, est conçu horizontalement. La contre-pointe et les lunettes se déplacent en commande numérique. AVANTAGES CONCEPTUELS CHARGEMENT PAR PICK-UP Disponible en deux tailles de machine Colonnes de machine avec un très bon comportement de rigidité et des propriétés d'amortissement optimisées grâce au sable restant dans le modèle Guidages linéaires de haute précision et classes de précharge sur tous les axes Systèmes de mesure directe de la trajectoire sur tous les axes (échelles en verre) Dynamique élevée de tous les axes Broches de tournage fabriquées en interne avec de très bonnes valeurs de précision en matière de concentricité et de faux-rond axial Installation et démontage simples de la broche de tournage en cas de besoin de réparation Opérations de tournage vert, de tournage dur, de brossage et de finition Automatisation simple, seule une bande transporteuse est nécessaire Principe de reprise breveté optimisé pour l'usinage des pièces d'arbre Concept de machine éprouvé avec plus de 500 machines construites Encombrement réduit Broche principale A6 selon DIN 55026 Contre-pointe avec montage MK 4 Interface de tourelle d'outils VDI ou Capto possible 4 OPTIONS CHARGEMENT PICK-UP Possibilité d'outils entraînés (pour les opérations de perçage) Rotation possible Lunette réglable par CN possible Sonde de mesure intégrée possible Unité de meulage externe supplémentaire possible
