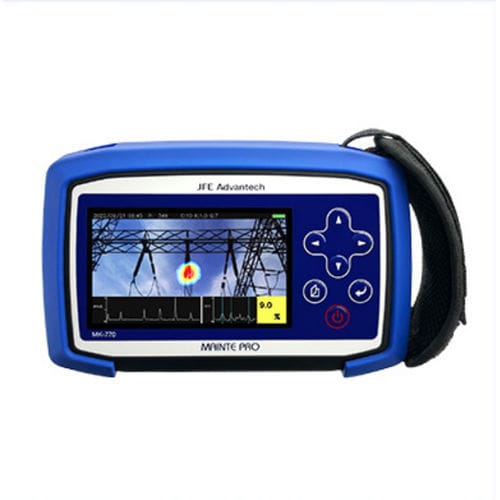

Caméra à réseaux de microphones MK-770A

acoustiqueindustriellede détection de fuites

Présentation
Système d'imagerie acoustique pour la détection en temps réel des fuites d'air/gaz et des décharges partielles par ondes ultrasonores. Conçu pour fonctionner en environnements industriels bruyants et pour faciliter le diagnostic sur site, la quantification des fuites et l'évaluation des pertes énergétiques.

Modèle amélioré (sortie 2025)

• Calcul des fuites amélioré : précision renforcée des volumes de fuite estimés.
• Filtrage du bruit de fond : algorithmes avancés analysant les données et réduisant les fausses détections.

Visualiseur fuite d'air/gaz & décharge MK-770A

• Fonction combinée : détection simultanée des fuites d'air/gaz et des décharges partielles via un capteur à réseau ultrasonore.
• Imagerie acoustique en temps réel pour la localisation visuelle des sources.
• Collecte de données : stockage d'images et de vidéos pour rapports et analyses.
• Conception portable avec étui de transport en option.

Visualiseur fuite d'air/gaz MK-750STA

• Unité compacte dotée d'un traitement anti-bruit pour soutenir les actions d'économie d'énergie et le diagnostic des équipements.
• Estimation des fuites : calcule un volume de fuite approximatif et quantifie le coût des pertes.

Visualiseur fuite d'air/gaz MK-750STA-R

• Configuration minimale et légère offrant les mêmes performances de détection que le MK-750STA.
• Optimisé pour la portabilité et les inspections simples.

Détecteur de fuite d'air/gaz MK-730Air

• Détecteur portable avec indication approximative du volume de fuite.
• Directivité ±8° pour la localisation par ultrasons.
• Pointeur laser pour marquer la source sonore.
• Enregistrement des données de mesure ; transfert des données vers PC via USB.
• Sortie casque pour écoute auditive.

Multi-Checker MK-730

• Intègre la détection de fuites de canalisation, l'analyse d'anomalies de machines tournantes et la détection de décharge sur équipements électriques.
• Directivité ±8° et pointeur laser pour identifier les sources.
• Enregistrement des données et transfert USB vers PC ; sortie casque pour vérification sonore.

Détection de décharge partielle et diagnostic d'isolation (série MK-720, PD SCAN, UHF PD Detector)

• Instruments portables pour la détection en service des décharges partielles afin d'évaluer la dégradation de l'isolation des équipements haute tension.
• Détection non intrusive des signaux ultrasonores générés par les décharges avec sensibilité directionnelle.
• PD SCAN : diagnostic automatique compact avec affichage par icônes, caméra intégrée et enregistrement par code QR.
• UHF PD Detector : analyse PD large bande (100 kHz–70 MHz et 150 MHz–1000 MHz) avec support multi-capteurs et affichage de motifs PRPD.

Vidéo / Imagerie
La gamme inclut l'imagerie acoustique en temps réel et des vidéos de démonstration pour valider les procédures de détection et faciliter le reporting sur site.

Caractéristiques / spécifications techniques

• Principe de détection : imagerie ultrasonique/acoustique (Acoustic Camera) adaptée aux environnements bruyants.
• Estimation de fuite : fonctionnalité d'estimation de volume de fuite et de quantification du coût des pertes.
• Gestion du bruit : algorithmes anti-bruit et de filtrage du bruit de fond pour réduire les fausses détections.
• Détection de décharge partielle : modèles disponibles pour la détection et l'analyse PD (MK-770A, série MK-720, UHF PD Detector).
• Portabilité : configurations légères et portables (MK-750STA-R, appareils portables MK-730Air/MK-730).
• Aides à la mesure : pointeur laser pour identification de la source sonore (MK-730Air, MK-730).
• Enregistrement des données : capture image/vidéo et enregistrement des mesures avec transfert USB vers PC.
• Contrôle audible : sortie casque pour confirmation sonore sur site.
• Précision angulaire : confirmation de spot ±8° pour les mesures ultrasoniques (MK-730Air, MK-730).
